Philips 22R722 AE2302 90RL450 L5W34T 50ic103

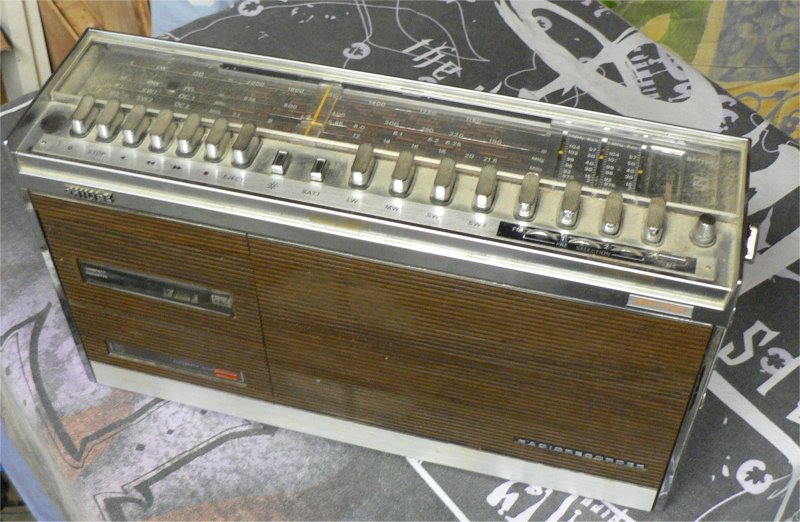

                     22 RR 722

Radio-cassette des années 70. Très bon son grâce au haut-parleur de bonnes dimensions, Commandes  graves - aigues séparées, AFC, et même 3 touches préréglables en FM (à droite du cadran). La commande Marche /Arrêt-volume est reléguée sur le côté gauche de l'appareil et équipée d'un tout petit bouton, curieux ! Etat : fonctionne mais à rafraichir.

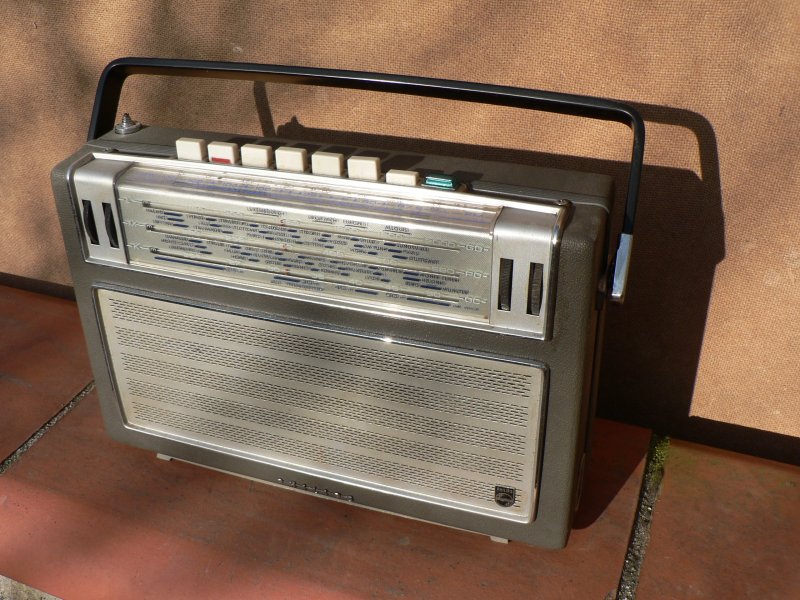

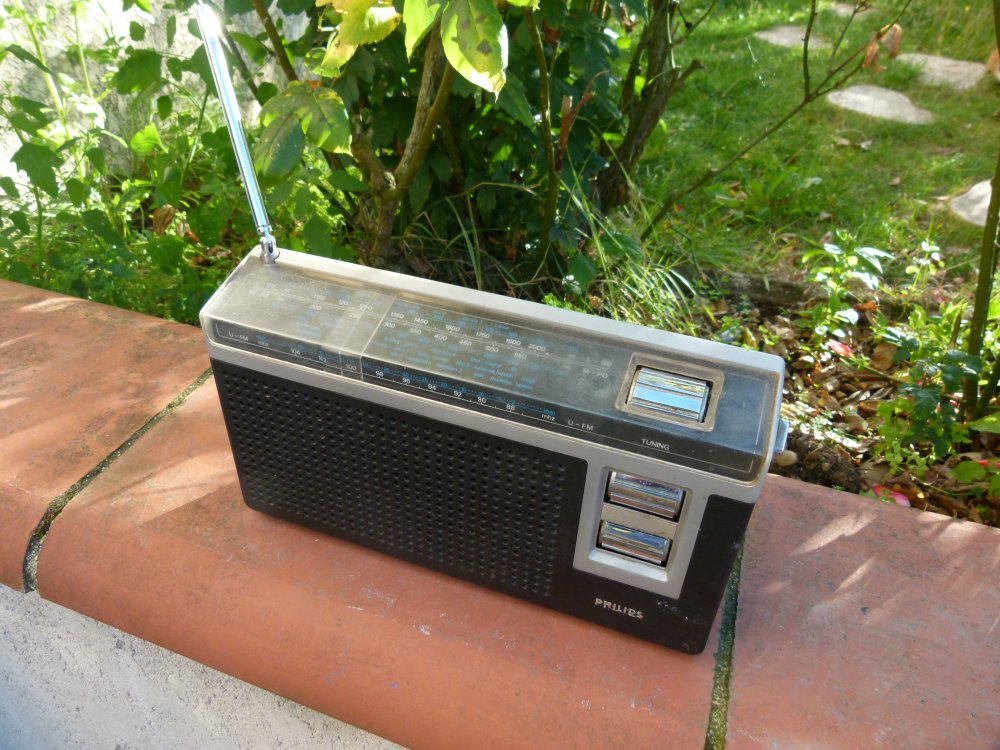

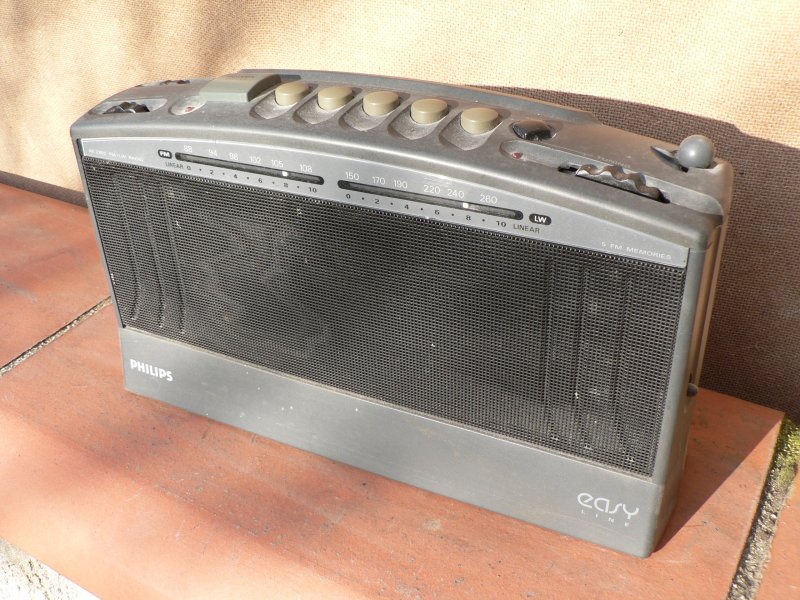

AE2302 90 RL 450 L5W34T

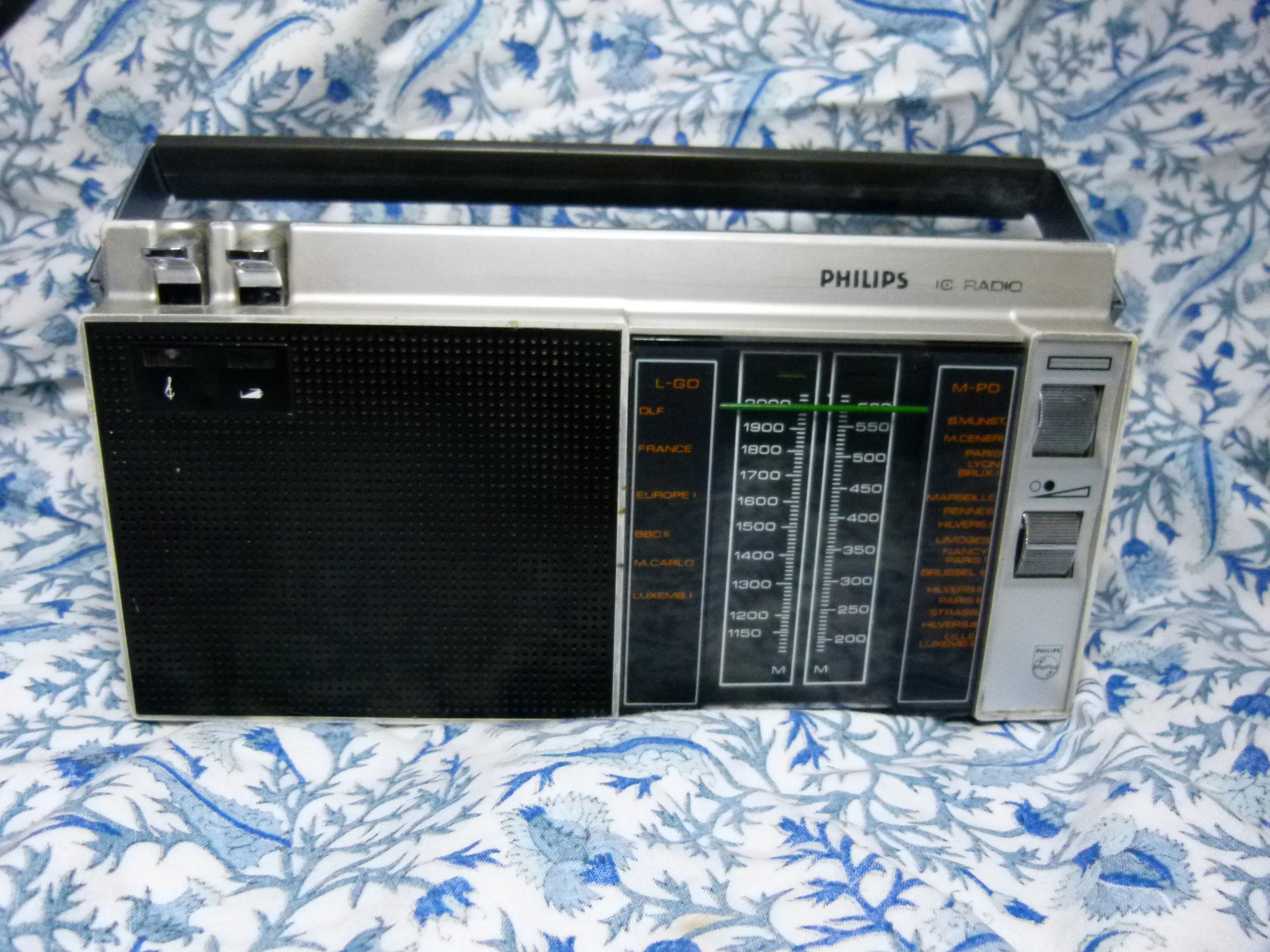

50 IC 103

Ce poste au look futuriste était en panne lorsque je l'ai acquis, les traces d'une tentative de réparation étaient visibles.Il était totalement muet excepté un "cloc" à la mise en route. Pas de son non plus dans la partie BF. Je me mis à souçonner le CI TAA840, intégrant un récepteur AM et une partie de la BF hormis le push-pull. Au moment de contrôler les tensions sur le TAA840, je m'apercois qu'il a été dessoudé et remonté à l'envers! Je l'ai changé en restaurant les pistes du circuit imprimé qui avaient souffert lors des soudures. Le poste refonctionne en PO mais est muet en GO. J'ai rebobiné l'enroulement   GO du cadre ferrite qui était coupé. Ce récepteur a une excellente sensibilité sur les 2 gammes.


ae2402 90AL860

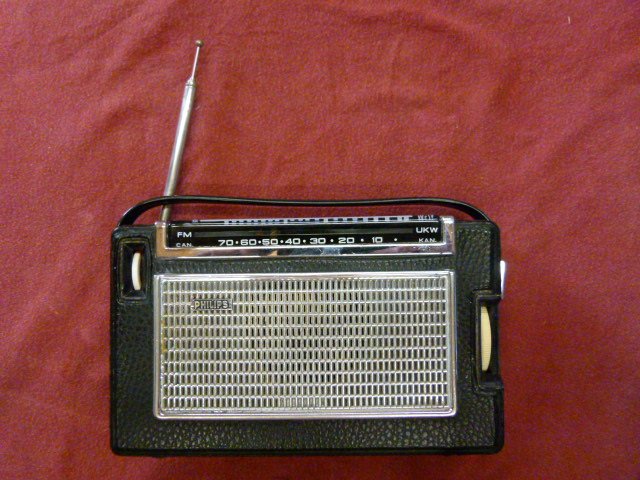

22RR500 nicolette L2D22T

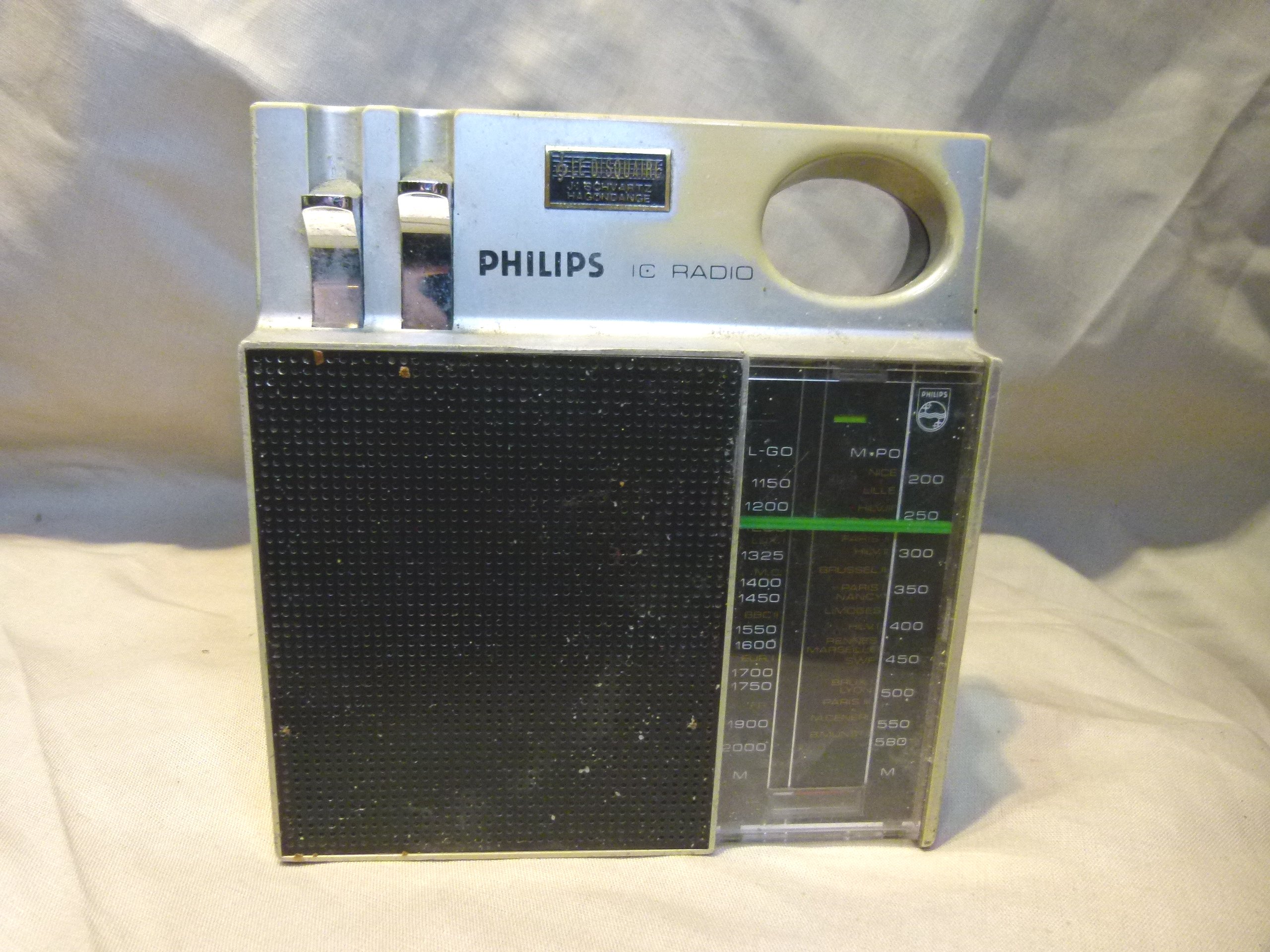

50IC102

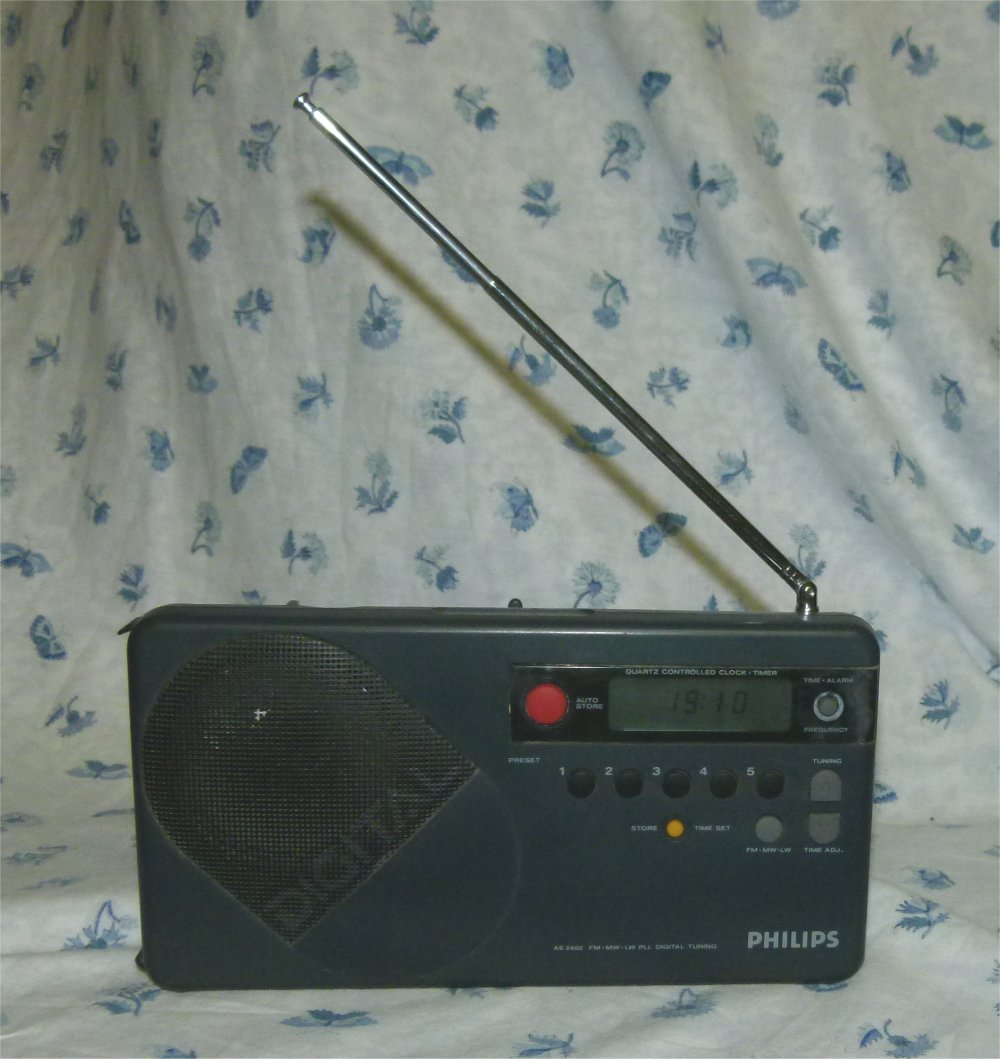

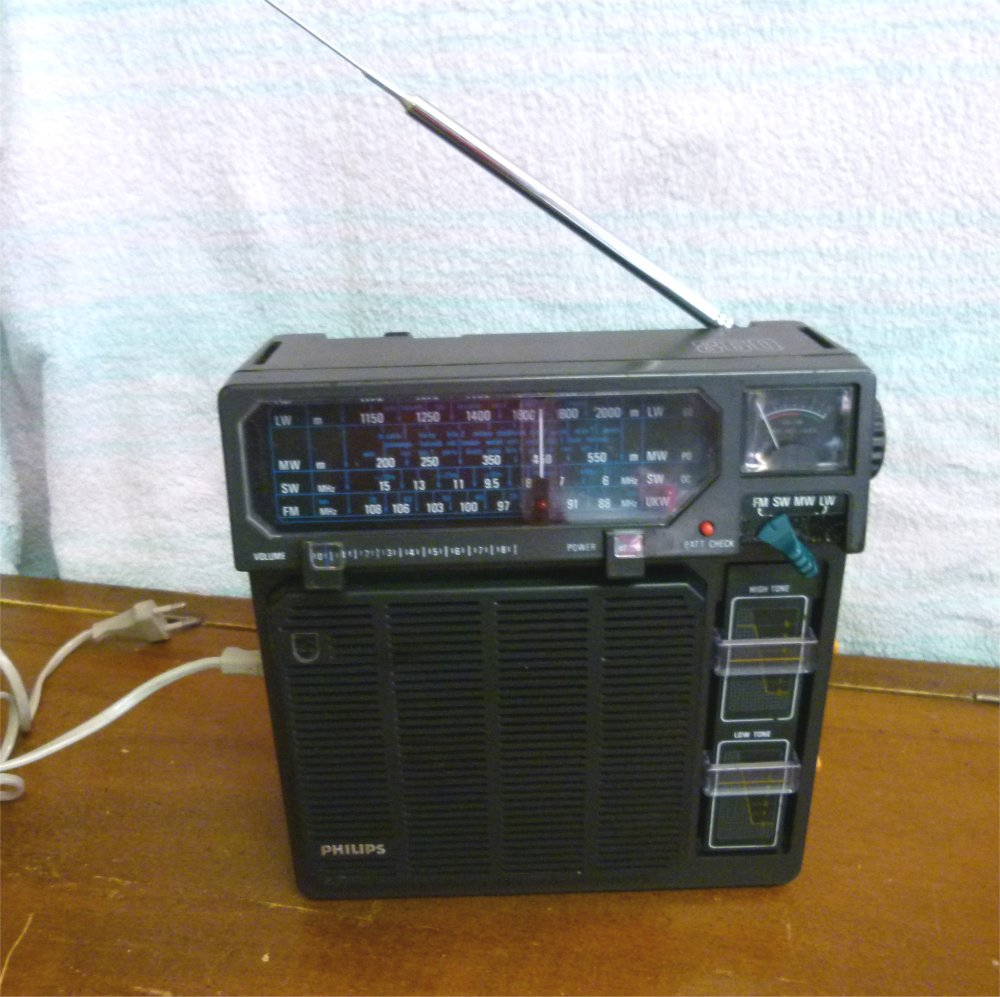

AE2402 90AL860

FM / SW / LW / MW

Etat initial : muet en FM

Petit récepteur de bonne facture, commandes préthoriques-réglages graves/aigues séparés, bouton de syntonisation fin, galvanomètre.
La panne était dûe à une soudure défectueuse sur un transistor de l'étage FM.
restauré
22 RR 500 Nicolette L2D22T
1962
FM / PO / GO

Certainement un des plus petits récepteurs à transistors FM de l'époque. A l'intérieur le montage est ultra compact mais bien ordonné.
La panne :
au bout de quelques minutes, les 2 transistors finaux BF chauffent alors qu'en même temps le son faiblit :
La coupable était la résistance CTN qui avait changé de valeur ( plus de 200 Ohms au lieu de 130)
50 IC 101
