AUTRES MARQUES
ATLANTIC
A24A


1953                          OC/PO/GO/BE/PU


UCH42, UF41, UBC41, UL41, EM34
IMPERATOR
Populaire 85

 1960                             PO/GO/ OC1/OC2




 ECH81, EBF80, EL84, EZ80, EM81
ORPHEON

        19 ?                                     PO/GO/OC
6F6, 5Y3GB, 6Q7, 6A8, 6K7
Atlantic 23A Populaire 85 Orpheon

Celui-ci avait une très mauvaise sensibilité, seuls les émetteurs locaux étaient reçus faiblement. Le secondaire du transfo MF2 était coupé(fil oxydé) Après rebobinage, la réception est redevenue normale.
 L'esthétique est typique de la fin des années 50.
            FI de 455 Khz. Dommage qu'un bouton soit manquant ...

        Etat : restauré



MALONY
463
1952                                          OC/PO/GO/BE/PU

UCH42, UF41, UBC41, UL41, UY41

MADISON RADIO
642
GO/PO/OC1/OC2

6E8MG, 6K7MG, 6D7G, 6L6G, EM? + régulatrice
DUCASTEL
AG25A
1933                                            PO/GO

6A7, 58, 6B7, 47, 80
Malony 642
Ducastel AG25A





SONNECLAIR
Super lux automatic

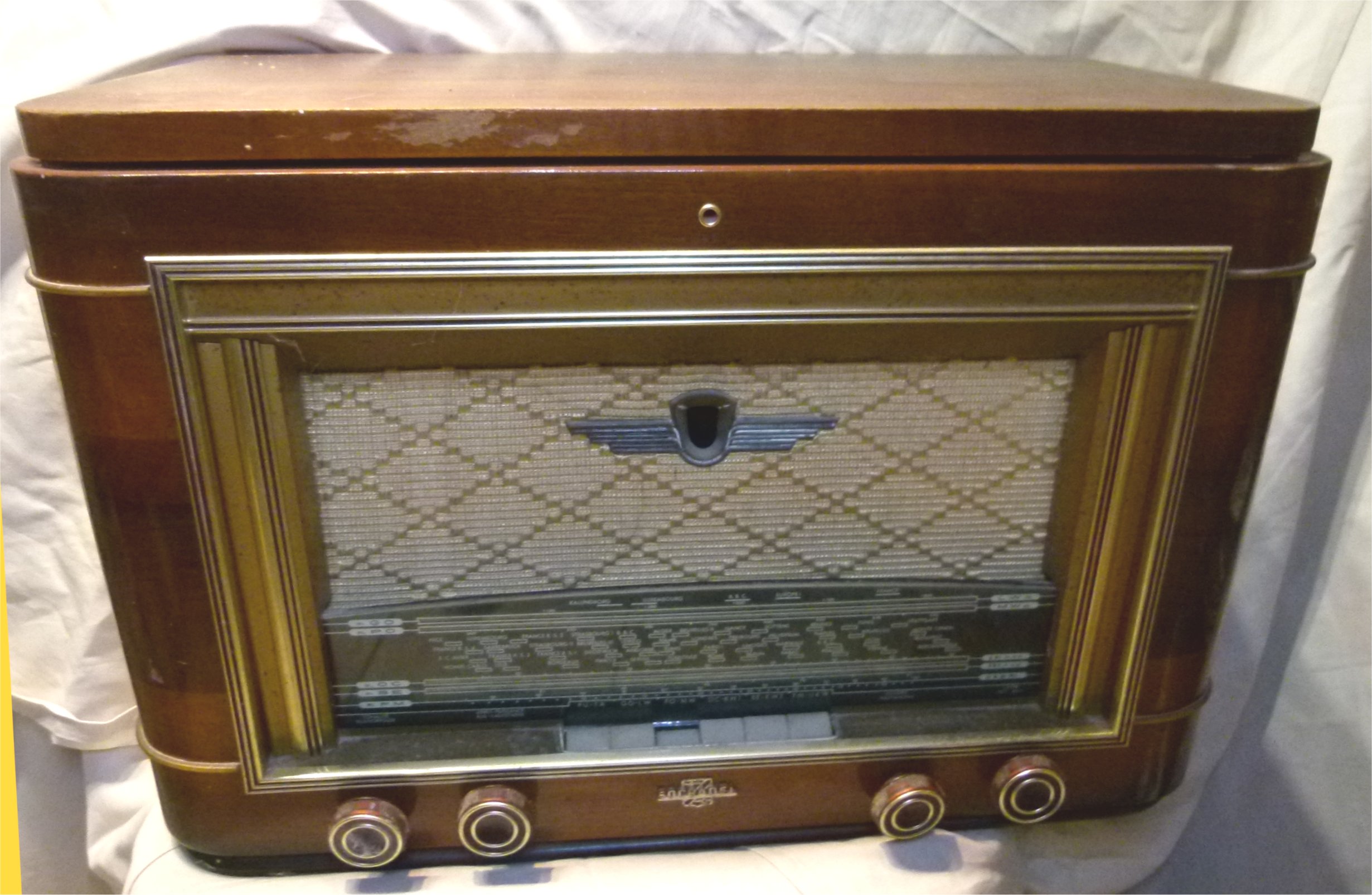

SOCRADEL
Esterel

GRUNDIG
3040a
1964                L, M, U, 49m Band

ECC85, ECH81, EAF801, ECL86, EM87
sonneclair Esterel 3040a


Cet appareil de fabrication sérieuse fonctionnait lorsque je l'ai acquis, mais au bout de quelques minutes le niveau sonore se mit à baisser progressivement. En injectant un signal à 1000Htz sur la prise PU,le phénomène se répéte. La coupable était la ECL86 qui pourtant était en bon état d'après le lampemètre.

Etat : restauré



TESLA
Variace

1959            GO, PO, 2xOC, FM


ECC85, ECH81, EBF89, EBF89, EAA91, ECC83, EL84, EZ81, EM80

VISSEAUX
RB3

1955                          PU, PO, GO, OC, BE

ECH81, EBF80, 6AV6, EL84, EZ80, EM34

LEMOUZY
521

1959                      PO, GO, OC

ECH81, EBF80, EBC91, EL90, EZ80

TESLA Variace Visseaux RB3 Lemouzy 521





TERAL

Gilda

1956                                   OC, PO, GO, BE

6AV6, ECH81, 6BA6, 6V4, 6AQ5,
EM34
TELEMONDE


1957?             GO, PO, OC




UY85, UL84, UBF89, UCH81, EM85
DIVOX
141
GO, PO, OC


5Y3GB, 6F6GT, 6H8, 6E8G, 6K7G, EM4
TERAL Gilda Pyrus-telemonde Divox 147

     Ce poste, récupéré sans son cache arrière, a été identifié gràce à un Radio-Plans de 1956 dans lequel il apparait dans une publicité de la marque sus-nommé. Il fonctionne parfaitement. Dommage qu'un bouton soit manquant.





MANUFRANCE
30-1505

1938                    OC, PO, GO


AZ1, AF3, AK2, AB2, AL2, AF7
RADIO-TEO





5Y3GB, 6M7, 6E8MG, EM4, ? ,? ,
FAMILIAL RADIO
(inconnu)


GO, PO, OC
Manufrance Radio-Teo Familial radio






RADIO-TEST
Airby 200
1951                      PO, GO, OC
6BE6, EAF42, 6AQ5, 6X4, EM4
BALMET
610


1947


ECH3, 6Q7, EL3, EBF2, 1883, EM4


TENOR
T35A





AB1, AF1, AK2, 506, E446, E443H
Airby 200
Balmet 610 Tenor T35A






FEHDA
303
1952?                      OC, PO, GO, BE, PU
ECH42, EF41, EBC41, EL41, GZ41, EM34
IBERIC
 PO, GO, OC, PU
80, 75, 6D6, 6A7
PERFECTA
6412


Fehda 303
Iberic
6412





RADIO-PEUGEOT
619
1939                   PO, GO, OC, PU
1883, ECH3, EF9, EF6, EAB1, EL6, EM1
SONOLOR
Rivoli
1957              PU, GO, PO, OC, BE
EZ80, EL84, 6AV6, 6BA6, ECH81, EM34
STERN RADIO
Weimar 4680

619 Sonolor Rivoli
Weimar 4680

Ce combiné a nécessité pas mal de boulot pour restaurer le coffret, le vernis est craquelé et a disparu par endroits. Le tourne-disque est siglé "VISSEAUX" mais au démontage on s'aperçoit qu'il s'agit d"une fabrication TEPPAZ. Le poste est équipé d'un cadre tambour orientable intégré avec commutation antenne au clavier.

Etat : restauré




NORMENDE
Rigoletto 59
GODY
521 bis
SUPERADIO
L'as
GODY521bis L'as

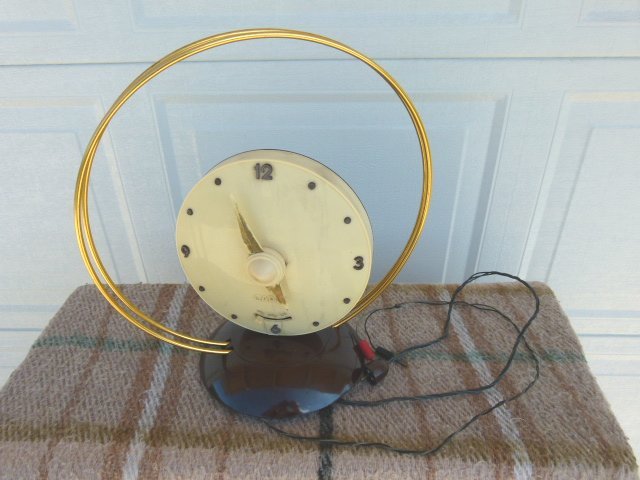

VOIX DU MONDE CELARD

Capte
ORA

L636
Capte L636





MARQUETT
648
ONDAX
Trianon
PYGMY
7N5
MARQUETT 648 Trianon 7N5





SCHAUB-LORENZ
GOLDSUPER W32
1956
LW, MW, KW, UKW
ECC85, ECH81, EF93, EABC80, EL84, EZ80, EM85
RIBET DESJARDINS

ROSSINI

1959


PU, PO, GO, OC, BE, FM

ECC85, ECH81, EF85, EABC80, EL84, 6BX4, EM81

Goldsuper W32 ribetdesjardins
 Cette TSF m'a donné du fil à retordre, c'est le cas de le dire en parlant de la ficelle de cadran qui était "en vrac" sur le châssis.
 A la mise sous tension à l'aide d'un variac, la tension aux bornes du chimique de filtrage est quasi-nulle, celui-ci est en court-circuit et la redresseuse EZ80 est HS. Après le remplacement de ces deux éléments, les tensions sont correctes et  le poste se met à parler mais à la longue le transfo d'alim chauffe anormalement, il a certainement souffert  du court-circuit du condensateur de filtrage. Par chance j'en possède un légèrement plus encombrant mais que j'ai pu adapter.
 La sensibilité est moyenne, le test des tubes révèle une faiblesse de l'ECC85 et  de l'EF93. Leurs remplacements redonne de la superbe à ce récepteur.
 L'oeil magique EM85 est désespérement éteint. Ne pouvant en trouver un à  prix raisonnable, je décide de modifier le cablage du support afin d'utiliser une EM 81.
 Enfin, la commande des aigus est inopérante, la faute à une capacité HS dans ce circuit.
Après un bon nettoyage général, je passe 2 couches de vernis sur la caisse.
Ce récepteur est un haut de gamme de l'époque avec 3 haut-parleurs, réglages graves/aigues séparés et 4 commutations modifiant le son : bässe, sprache(parole), höhen(niveau),  3D/1D.
Au démontage, on est tout de suite frappé par le sérieux de la fabrication : et pour cause, cette marque fabriquait aussi des appareiis de mesures (oscilloscopes, générateurs...).
A la mise sous tension, le poste fonctionne mais au bout de 2 minutes le son s'évanouit.
Aprés le remplacement des condensateurs papier et des chimiques- sauf celui du filtrage qui s'est révélé en bon état-cette TSF a retrouvé sa voix. L'oeil magique totalement éteint a été changé ainsi que le tweeter électrostatique qui était HS. Je l'ai remplacé par un tweeter classique AUDAX de la même époque et par chance de même encombrement que j'ai monté en parallèle sur le HP principal à travers un condensateur de 4,7 µF.
A noter le cadre à air orientable et la correction de tonalité graves/aigues séparés.
