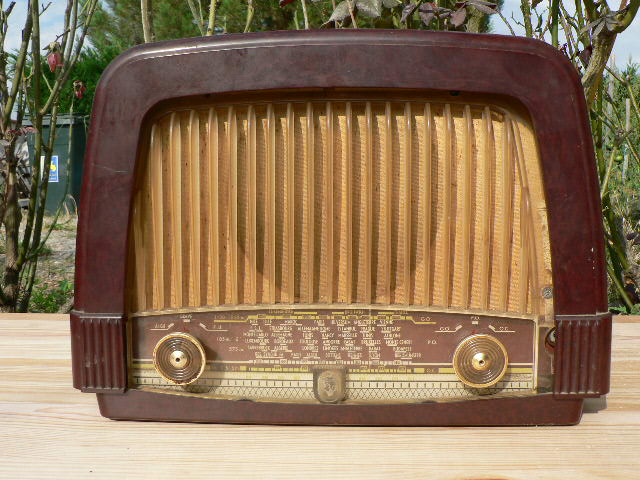

RESTAURATION D'UN POSTE TSF PHILIPS BF321A
                                                           1952              PO/GO/OC          Tubes rimlock :  UY41, UCH42, UF41, UBC41, UL41

BF321A
    Il y a bien longtemps que cette TSF est perchée sur son étagère, il est grand temps de s'en occuper !

Etat des lieux

 Un examen de la bête permet de se faire une idée de l'état esthétique général . Le coffret en résine marbrée est en bon état, pas de cassure ou de manque, à part quelques rayures superficielles qui devraient s'atténuer au moment du polissage. Les boutons sont couplés 2 à 2, à gauche le volume et le commutateur de tonalité/PU, à droite la commande de recherche des stations et le commutateur de gammes GO/PO/OC. Ils sont tous là mais celui de tonalité/PU est cassé. de plus, le logo Philips au centre du cadran a disparu.

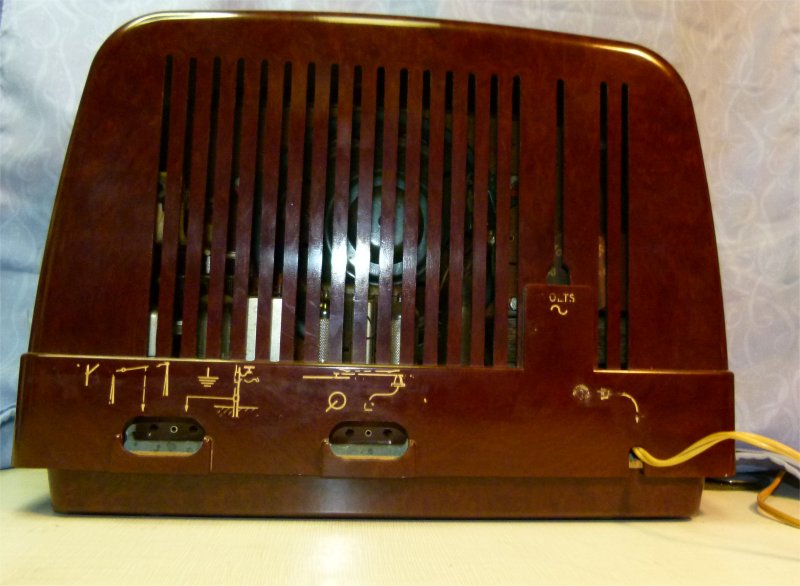

A l'arrière de l'appareil, on découvre 2 prises repérées par des pictogrammes partiellements effacés :au centre on devine un bras de tourne-disque, ce sont les 2 bornes de l'entrée Pick-Up. A gauche, une borne est repérée par un sigle représentant 2 poteaux reliés par un cable, c'est l'accès antenne. A côté , un robinet fixé sur un tuyau symbolise la prise de terre (On retrouve ces dessins sur de nombreux Philips de cette époque).  Ces deux bornes sont également repérées par les sigles normalisés :
                                            antenne, terre.
A droite, le répartiteur de tension permet de choisir entre 110, 130, 220 et 240volts alternatifs. Le secteur en France étant actuellement de 230 volts, je commute le répartiteur sur 240 volts. Le cordon secteur est en bon état ainsi que la prise.

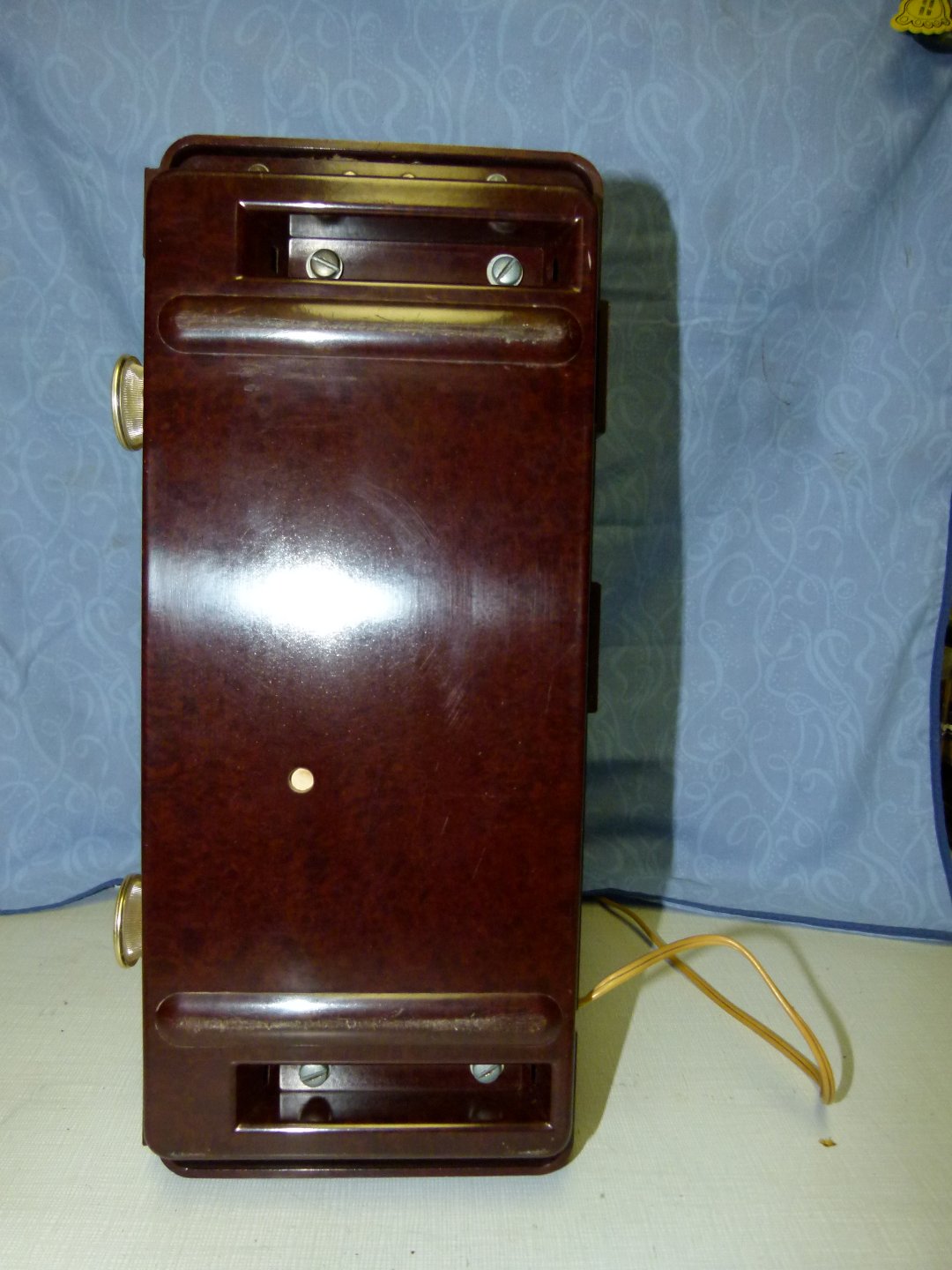

Vue de dessous
Voyons un peu ce que recèle ce coffret. Pour l'ouvrir, il faut regarder en dessous: on aperçoit 8 vis, les 4 plus grosses visibles sur la photo fixent le châssis à la coquille inférieure. 4 autres  -2 sont visibles partiellement en haut du coffret- maintiennent le capot, ce sont celles-ci qu'il faut ôter en premier pour ouvrir le poste. Ensuite on peut désolidariser le châssis de la partie inférieure du boitier pour accéder au cablage. Il faut oter les 4 grosses vis et dessouder le fil fixé à la plaque antenne OC solidaire du boitier.

Examen du montage

côté tubes : l'aspect général est correct, pas de trace d'oxydation, juste un peu de poussière collé aux lampes et au haut-parleur. On remarque un carton fixé sur un transfo FI : un dépanneur consciencieux a laissé une trace de son passage en indiquant le changement de la UCH42 en 1959 ! On remarque à gauche le cadre ferrite pour la réception des PO et GO , on n'aura donc pas besoin d'antenne pour recevoir ces gammes d'onde; Ce poste devait être un des premiers à être équipé de la sorte.

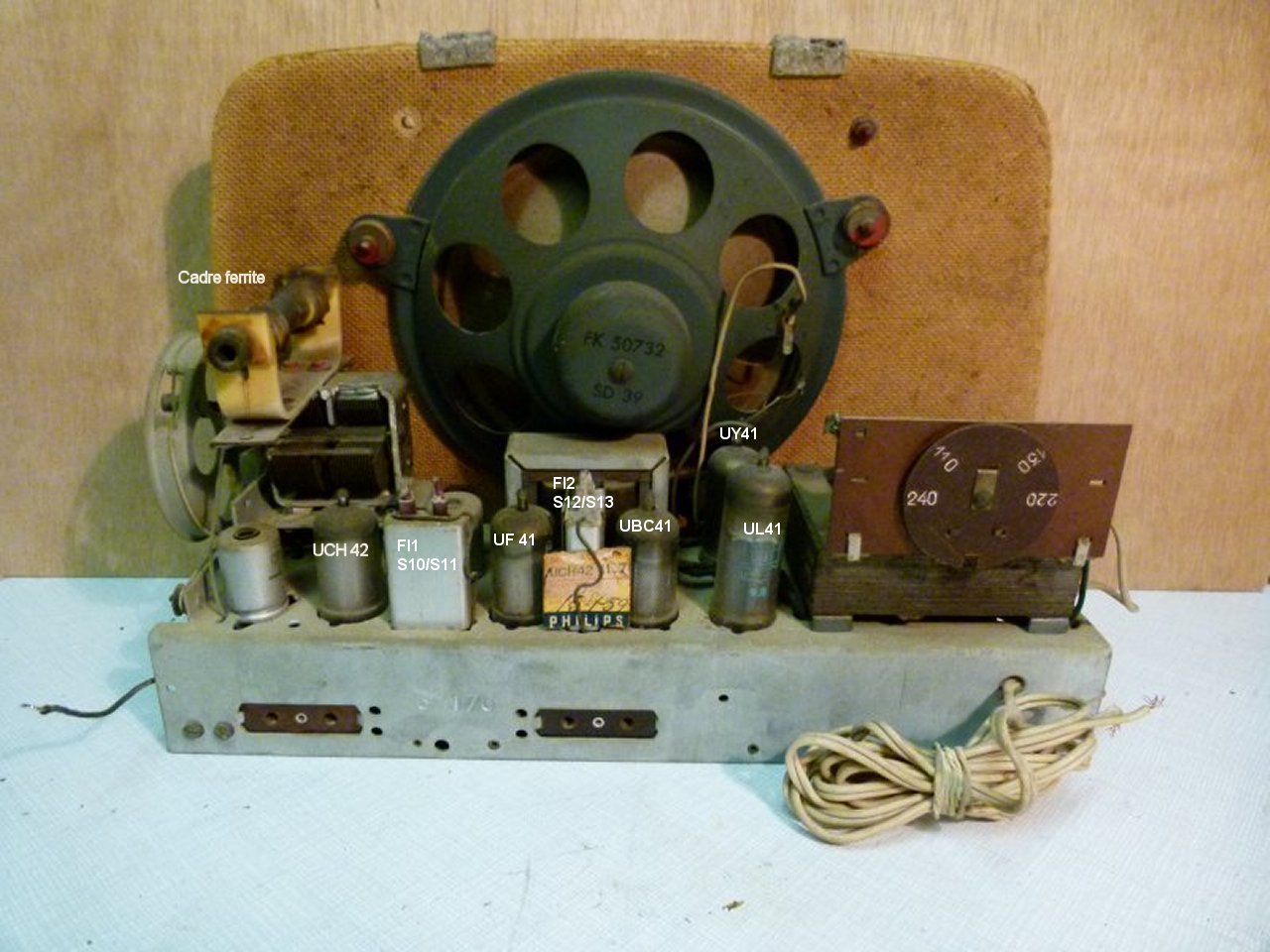

Vue de l'intérieur côté tubes

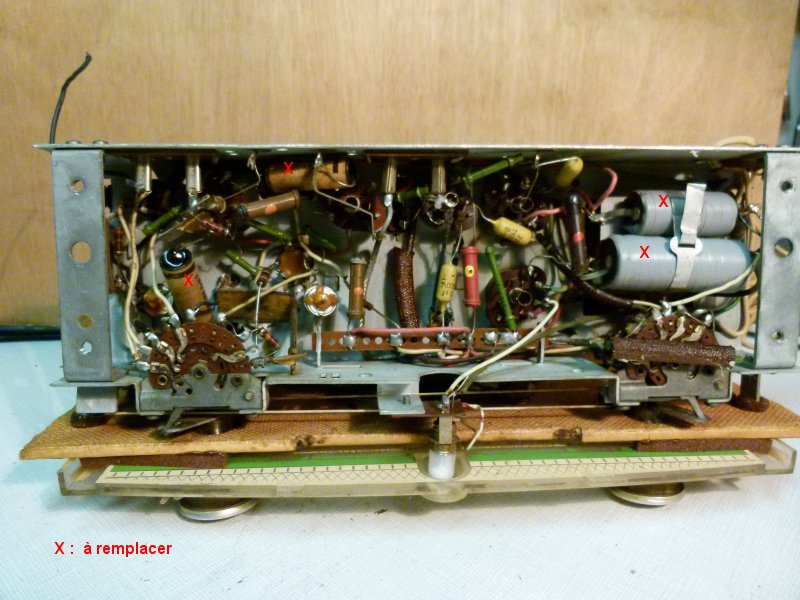

Vue de l'intérieur côté composants
côté composants : ici aussi pas de trace d'humidité, l'ensemble est étonnament propre et bien conservé, 2 condensateurs au papier dont le brai a coulé (matière noire qui sert d'agglomérant) sont à remplacer systématiquement ainsi que les 2 condensateurs de filtrage à droite  : en effet ceux-ci contiennent un liquide chimique qui vieillit mal. Ces éléments sont à remplacer avant toute mise sous tension. Les autres composants seront testés au fur et à mesure de l'avancement de la restauration.

Premiers tests

 Il est toujours préférable, avant de brancher une TSF ancienne, de tester la partie alimentation de façon à éviter la destruction de composants couteux ou rares tels que le transformateur ou la valve redresseuse. je commence en branchant l'ohmètre sur le cordon secteur : cela permet de vérifier la résistance du primaire du transformateur. Ici, malgré le maniement de l'inter du potentiomètre, la résistance reste infinie, ce qui, d'après le schéma, peut mettre en cause: le cordon secteur et sa prise, le fusible, l'inter du potentiomètre ou le transformateur dont le primaire est coupé. Quelques investigations sur ces organes mettent rapidement en cause l'interrupteur du potentiomètre qui  reste obstinément ouvert. Je décide de le dessouder. Un nettoyage à la bombe à contacts récussite notre potentiomètre qui devait être bien encrassé. je le ressoude, l'ohmétre m'indique une résistance de quelques dizaines d'ohms correspondant au primaire du transfo. En manipulant le répartiteur de tension, la résistance varie, l'essai est concluant .

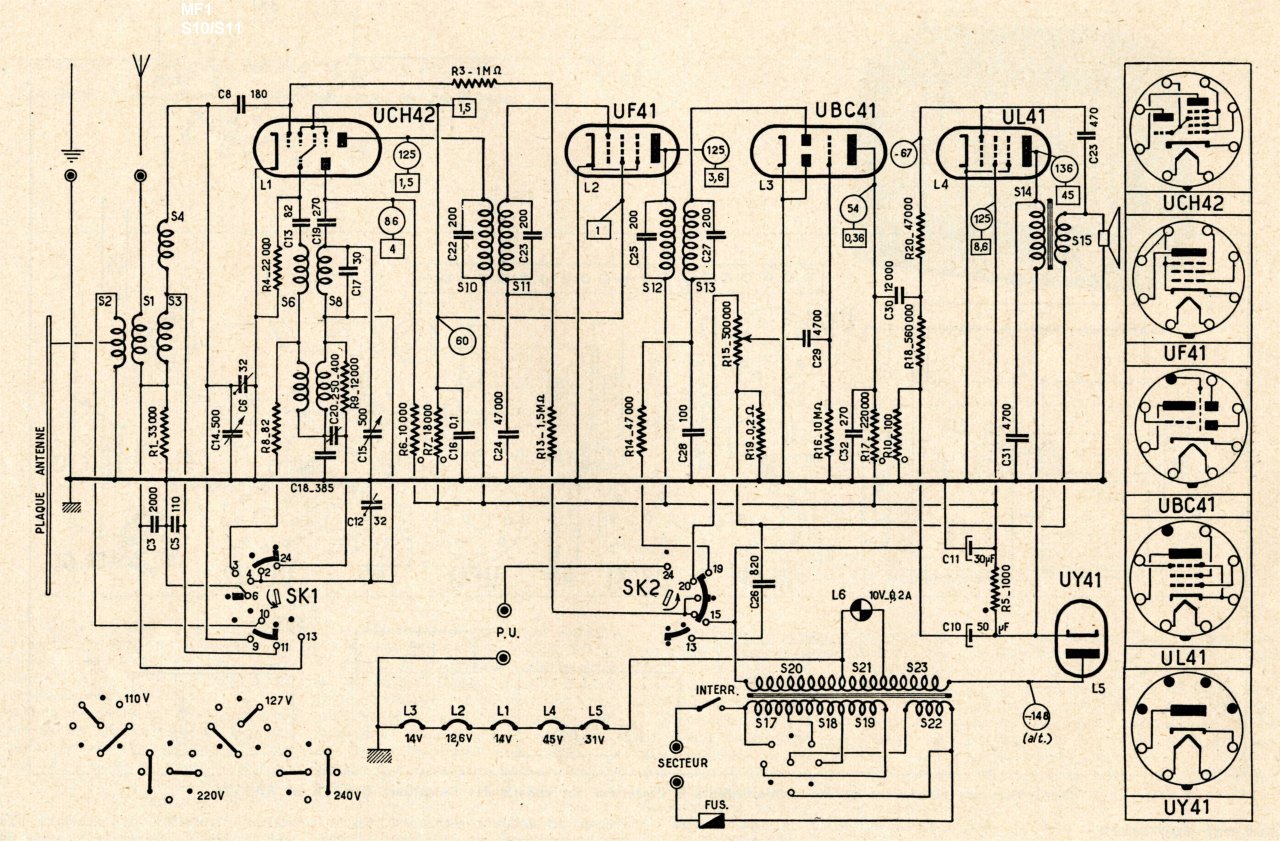

Schéma d'après la Schémathèque 1954 de W.Sorokine

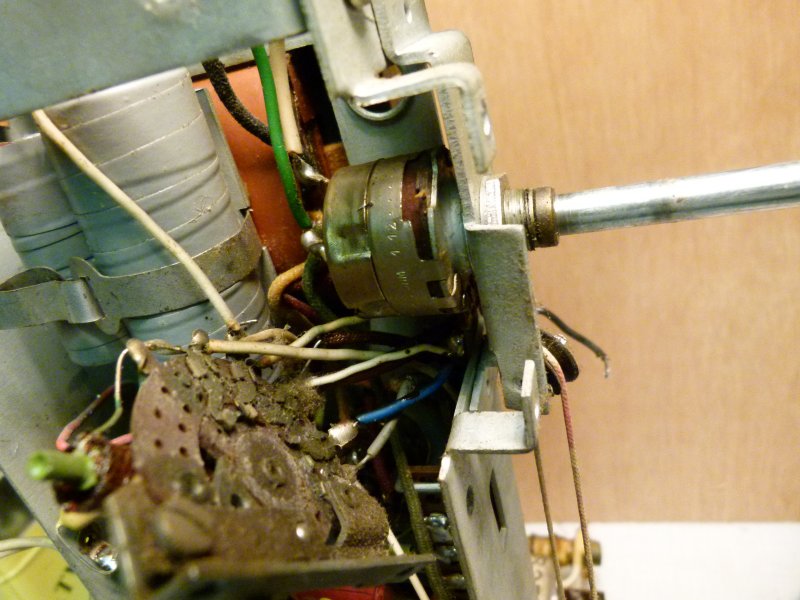

Vue du potentiomètre
1er essai sous tension

Je retire la valve UY41 de son support et branche le poste: rien ne se passe au niveau des filaments, et pour cause: ils sont montés en série et j'ai retiré la UY41...par contre le témoin de cadran devrait s'allumer et reste inerte : le teint blanchâtre de l'ampoule m'indique qu'elle est défectueuse, je la change par une de 12v 0,1A : elle s'allume. je vérifie les tensions : 152v pour la HT et  120v pour l'alimentation des filaments, tout semble OK. A ce stade, je décide de remplacer les 4 condensateurs repérés précédemment :
Valeur nominale Valeur de remplacement
C10  50µF 47 µF  350V
C11  30µF 22µF   350V
C16 0,1µF 0,1µF  400V
C24  47nF 47nF  400V

Je remets la UY41 sur son support et le poste sous tension en controlant la HT: j'obtiens 138 volts sur l'anode de la UL41 et des grésillements dans le haut-parleur, tous les filaments sont allumés et au bout d'une minute tout semble normal, pas de fumée ou de bruit suspect! Le commutateur sur PO, je balaye la gamme et tombe sur l'émetteur de Toulouse reçu sans difficulté : il faut dire qu'il n'est qu'à quelques kilomètres! Ca y est, le poste fonctionne !

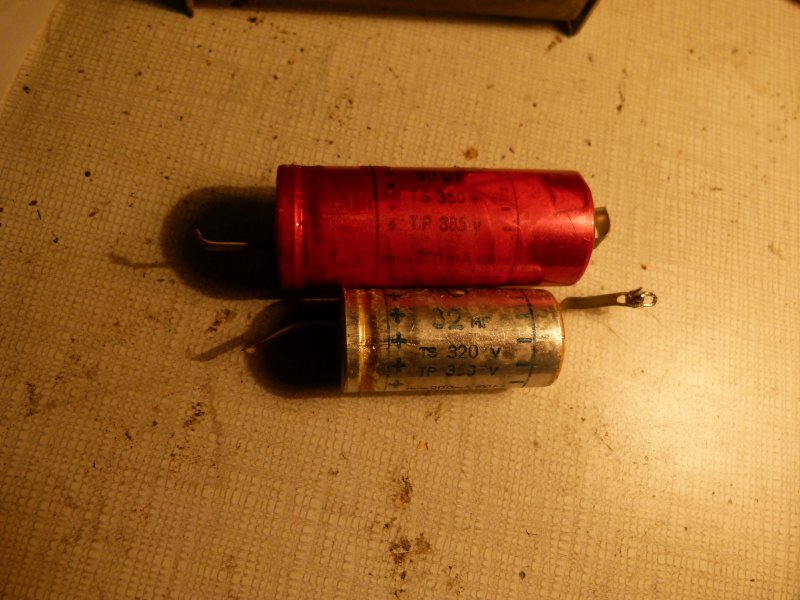

Les condensateurs de filtrage

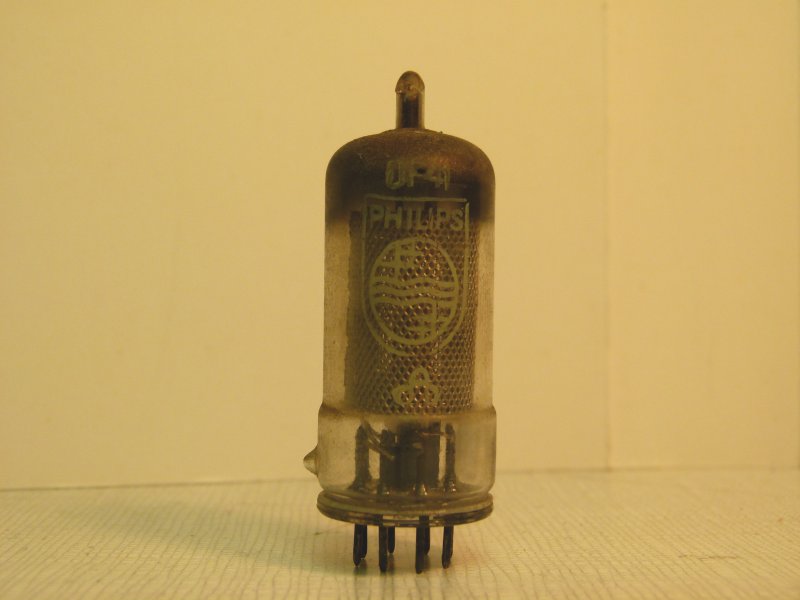

Le tube UF41 en cause
Je teste les autres gammes : en GO, je ne reçois que l'émetteur sur 1400M et encore faiblement. En OC, en connectant une antenne boudin, je recois quelques stations mais la sensibilité me parait médiocre... Je décide alors de vérifier les composants susceptibles de défaillance, les résistances et les lampes. ne possédant pas de lampemètre pour les tubes rimlock, je décide de m'attaquer en premier aux résistances :

Valeur nominale Valeur mesurée Echange
R1     33K 34,7K non
R3       1M 1,1M non
R4     22K 142K oui (20K)
R5    1000 1050 non
R6   10K   11,2K non
R7     18K 21,3K non
R8       82 86 non
R9     12K 20K oui
R10    100 106 non
R13   1,5M 1,6M non
R14    47K 62K oui
R16 10M   11,9M non
R17   220K 282K oui
R18   560K 695K(680K monté) non
R19     0,2 0,2 non
R20    47K 58K oui

La marge étant de +ou- 20%, je ne change que les composants hors tolérance.

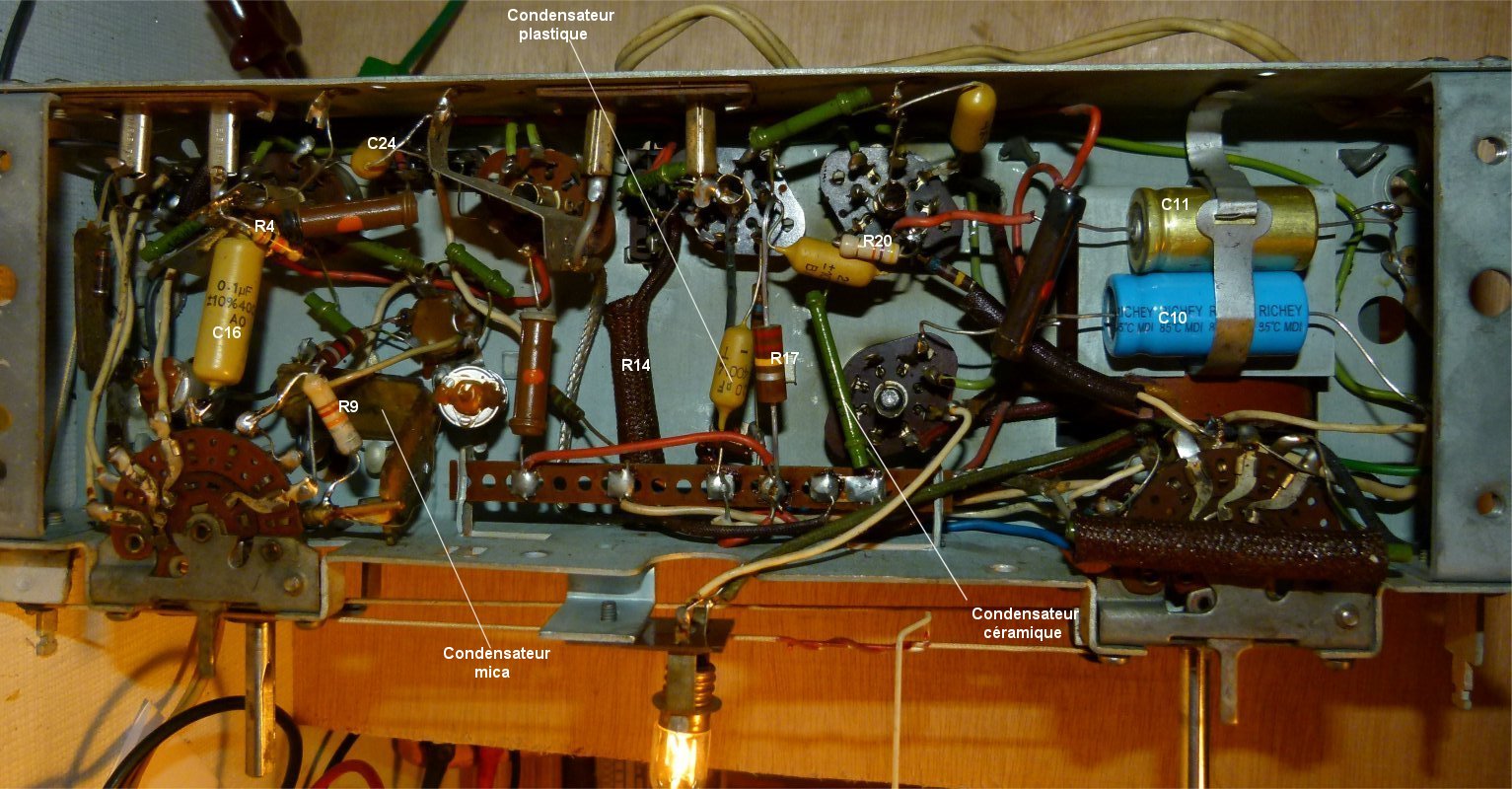

Vue côté composants après réfection

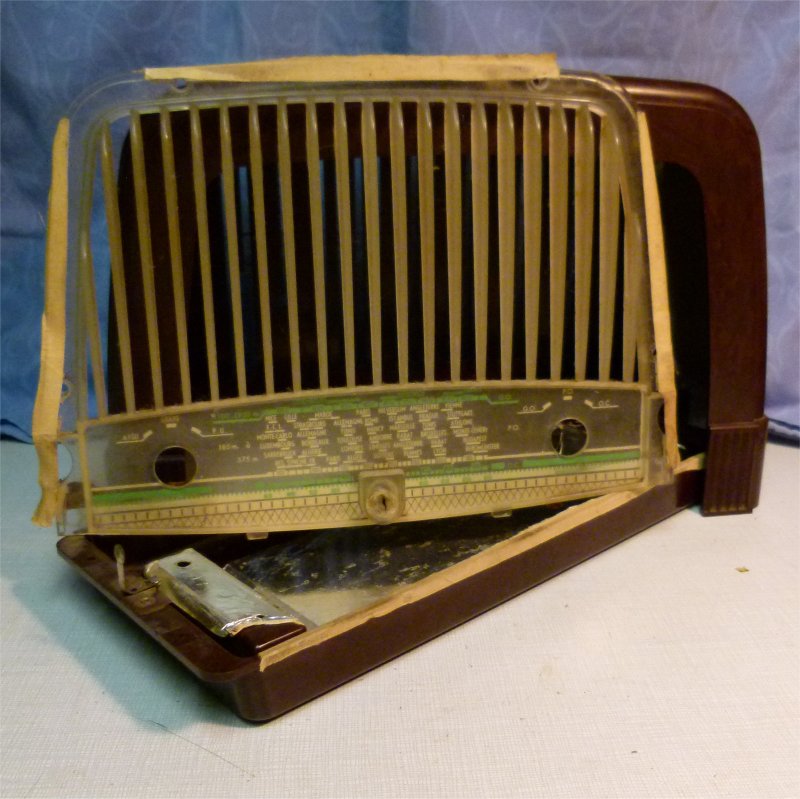

Le coffret démonté

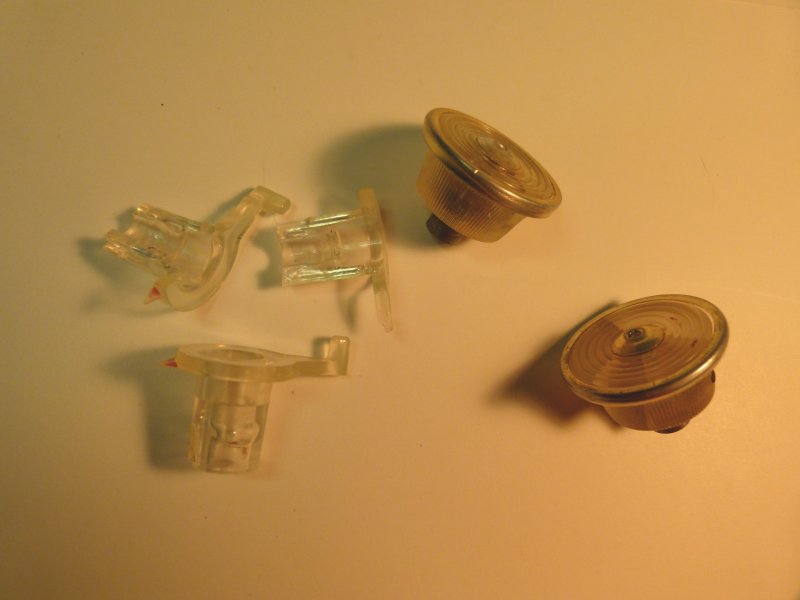

Les boutons
Les condensateurs, mis à part ceux déjà cités, sont soit des modèles à diélectrique mica ou céramique pour les faibles valeurs, soit à dielectrique plastique(cylindres jaunes) . Ces modèles sont fiables dans le temps , je ne les dessoude donc pas.

Nouvel essai

Le son semble être de meilleure qualité, plus clair, moins distordu, par contre la sensibilité ne s'est pas améliorée. peut-être qu'une lampe faiblarde est en cause?
Je décide de tester la partie BF : en injectant la sortie écouteur d'un lecteur de CD sur l'entrée PU, le son sort fort et clair du haut-parleur. La panne se situe certainement en amont des UBC41 et UL41, soit  la UCH42 ou la UF41.
Je change la UCH42 par une autre usagée, pas d'amélioration notable. Je remets celle d'origine et je change la UF41 par une neuve.
 après quelques secondes de chauffe, le poste se remet à crier. En balayant le cadran, je constate que la sensibilité s'est grandement améliorée, à tel point que sur les GO toutes les stations sont reçues y compris la BBC ! j'ai toujours la même satisfaction à revoir fonctionner un appareil resté muet pendant de nombreuses années ! Après une heure, le fonctionnement est toujours satisfaisant. A l'aide du schéma, je contrôle quelques tensions aux bornes des tubes pour vérifier que leur polarisation est correcte. les tests sont concluants, encore un de sauvé!

Après la technique, l'esthétique.

Le nettoyage du coffret en résine est relativement facile. Ici pas de décapage,  de ponçage et de vernis comme sur les coffrets en bois. Un lavage au produit vaisselle avec une éponge et une brosse à dents pour les parties en relief suffit. La face avant subit le même sort, attention à la sérigraphie du cadran qui peut avoir été fragilisé, en cas de doute il est plus prudent de ne pas toucher au côté sérigraphié. Pour le lustrage, un polish utilisé pour les voitures donne un excellent résultat. je trempe les boutons dans la cuve du nettoyeur à ultrasons remplie d'une eau savonneuse, je recolle le bouton cassé. Ensuite je remonte l'ensemble haut-parleur/face avant, je ressoude le fil qui est relié à la plaque de papier alu collé sur le boitier("plaque antenne" sur le schéma), je fixe le châssis par les 4 grosses vis sur la coque inférieure, je revisse les 4 vis du capot et refixe les boutons sur leurs axes. La mécanique de cette TSF est simple et facile à remonter. Eh voilà le résultat !


Bilan

La remise en route s'est traduite par le remplacement de 4 condensateurs, de 5 résistances et d'une lampe. 1 bouton recollé et un bon nettoyage ont  permis à ce poste de retrouver tout son lustre. Seul le logo Philips manque, je ne désespère pas d'en trouver un qui mettra un point final à la restauration.
A noter que le matériel nécessaire au dépannage s'est limité à un outillage mécanique basique, un fer à souder et un controleur universel.
Pour parfaire le dépannage, il aurait fallu réaligner le montage, c'est-à-dire reprendre les réglages, en particulier ceux des 2 transfos FI, mais au vu de la très bonne sensibilité du récepteur et de la fragilité de ce type de transfo, j'ai décidé de sauter cette étape... peut-être au prochain épisode !




Phlips BF321A

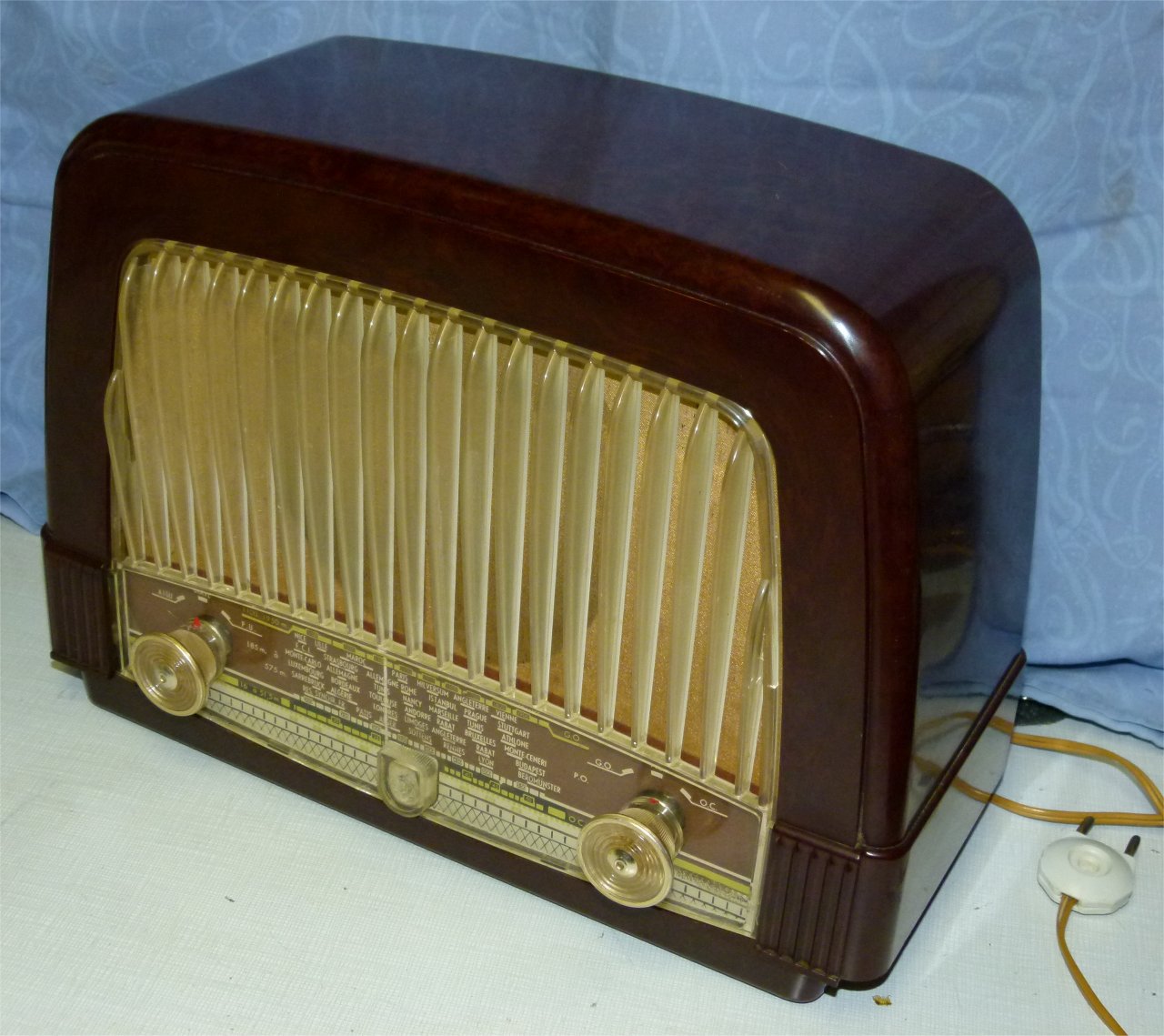

Le BF321A remonté
