     AMPLI-TUNERS
 AUTRES MARQUES


KENWOOD

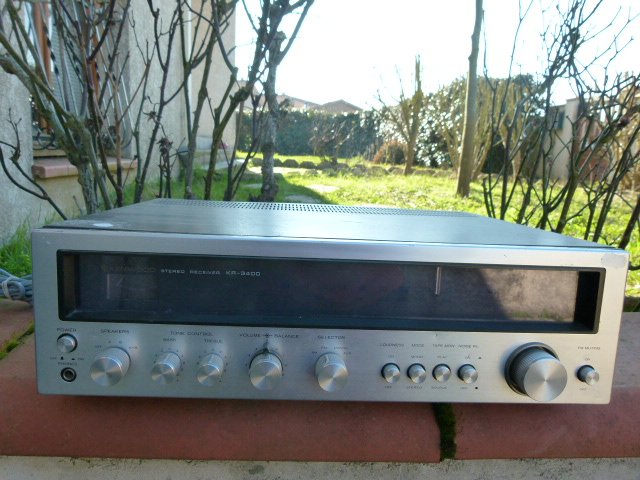

KR-3400
KR3400
SUPERSCOPE

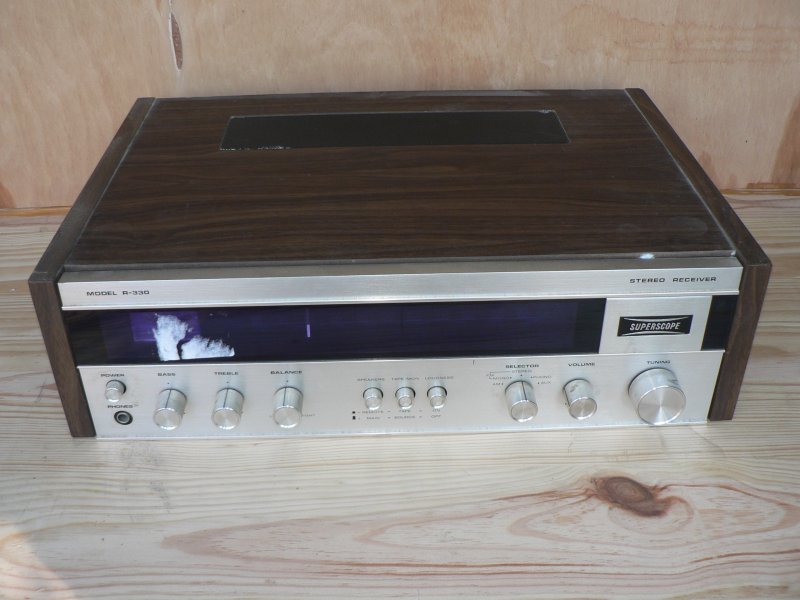

R-330
Superscope Ampli-tuner fabriqué au Japon sous licence Marantz

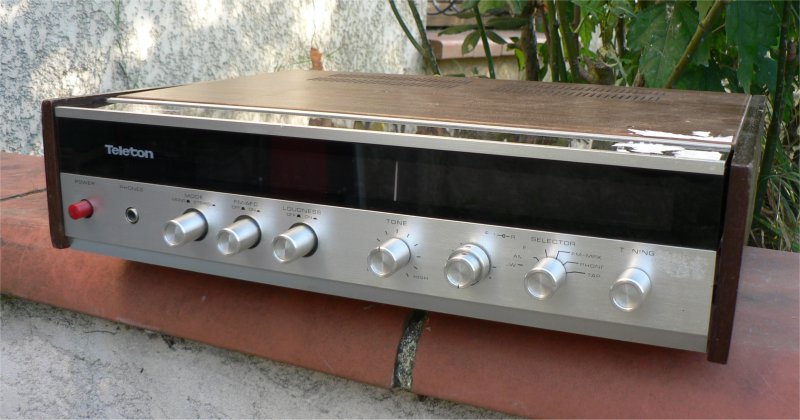

TELETON Teleton
ITT

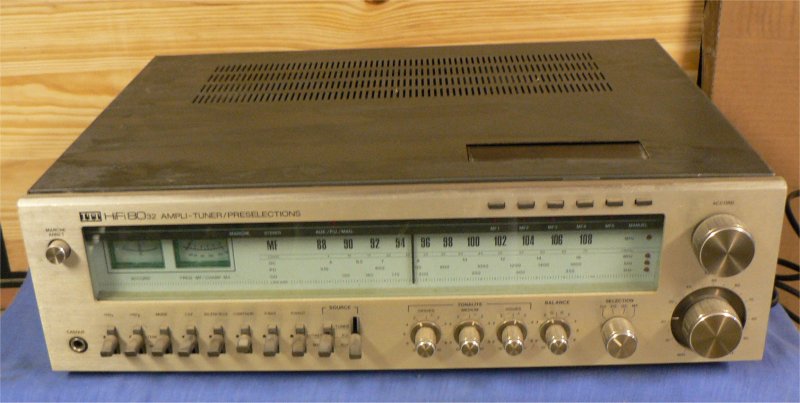

HIFI8032
Ampli-tuner ITT Appareil super complet au niveau des commandes , correction des médiums, filtres, loudness  et 6 préselections de stations FM.
SCOTT

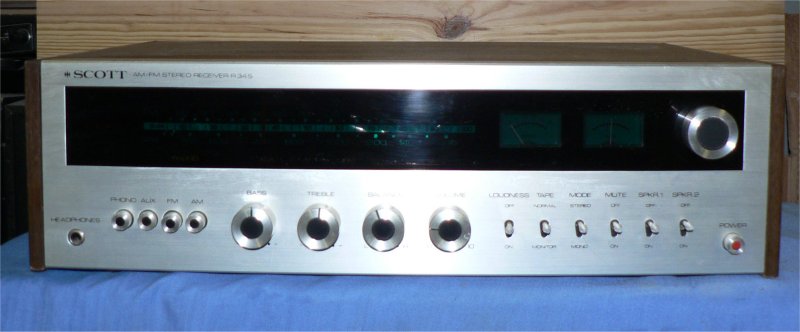

R 34S
Ampli-tuner SCOTT

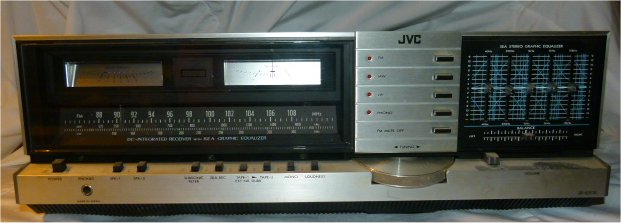

JVC

JS-R201L
JR-S201L

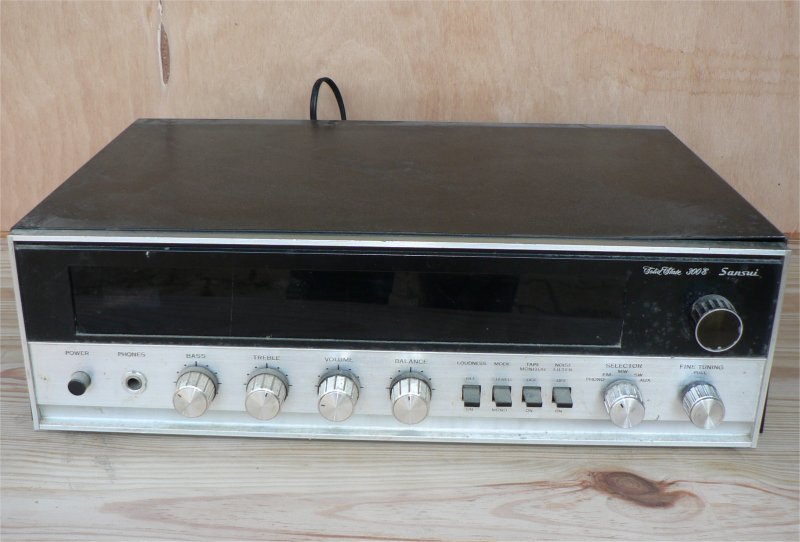

SANSUI
300E

FM, MW, SW

2 X 14W
300E Ampli-tuner de fabrication sérieuse. Il a fonctionné dès la mise sous tension avec quelques crachements qui ont disparu après un nettoyage des potentiomètres. Malgré la bonne réception FM, je n'arrivais pas à accrocher la stéréo. En examinant le schéma, je me rendis compte que ce modèle 300E n'est pas équipé d'un décodeur et encore moins du voyant ac hoc.

Il y a eu plusieurs modèles :
le 300 qui recoit la FM et les PO.
le 300L qui reçoit FM, PO, GO, OC.
Le 300E reçoit la FM, PO(MW), OC(SW). Il est équipé comme le 300L d'un réglage fin de la syntonisation, utile en OC.

SETTON

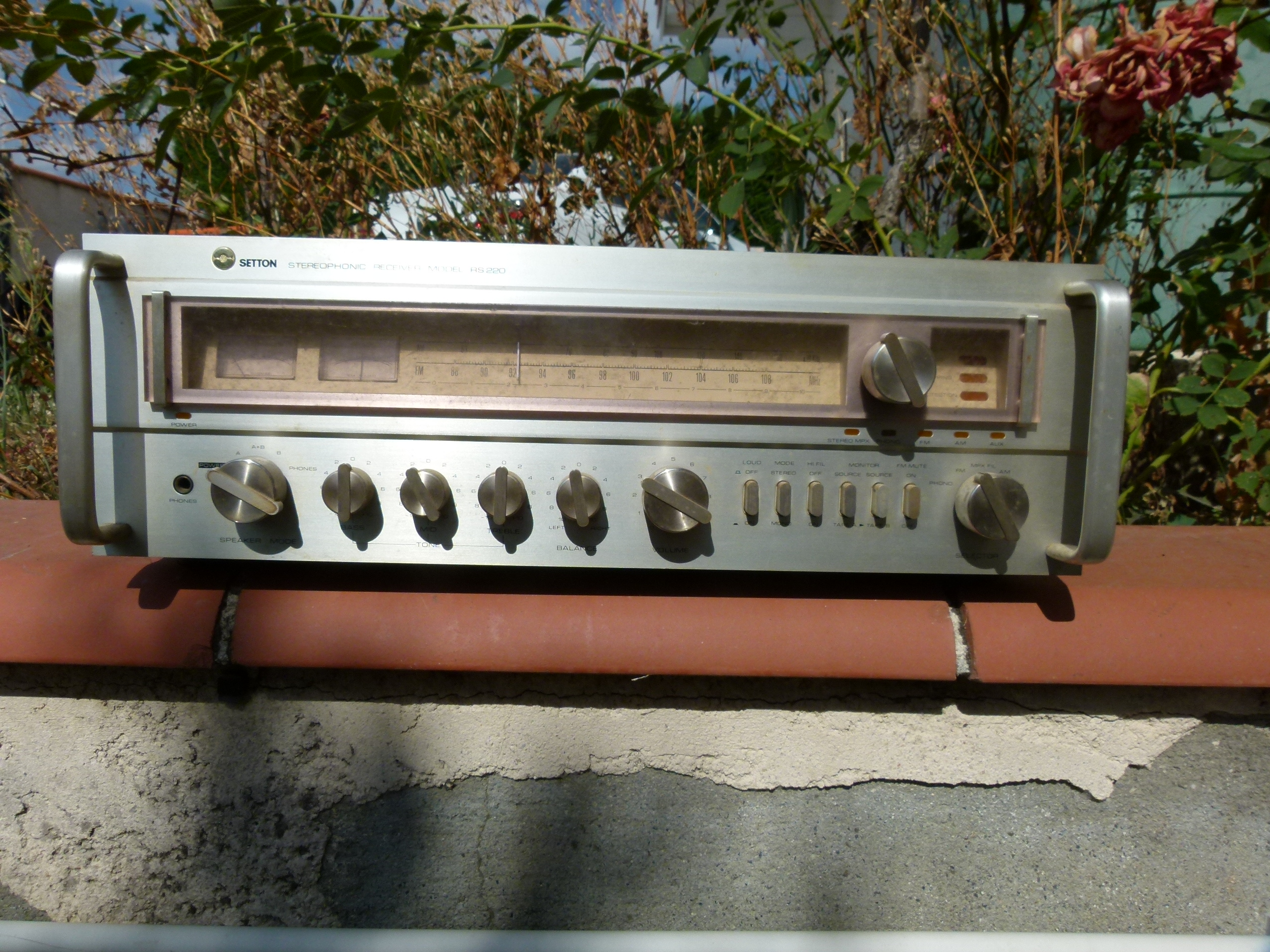

RS-220
Setton RS220 Cet appareil était en panne lorsque je l'ai acquis : à la mise sous tension, des craquements se font entendre quelques secondes puis le voyant "protection" reste allumé et aucun son ne sort. Comme je bidouille souvent en musique, je me rendis compte que les craquements se font entendre simultanement dans la TSF Shaub-Lorenz W32 qui fonctionne à proximité. Une intuition m'incite à contrôler le marche/arrêt couplé au commutateur de HP:bingo ! les contacts de l'interrupteur secteur sont charbonnés, un bon nettoyage les remet en forme et  l'appareil ne craque plus au démarrage mais le voyant "protection" reste allumé.

  Des mesures sur les étages de puissance ne mettent aucun défaut en lumière, tout semble normal. Je décide d'inhiber la protection en appliquant une masse sur un transistor de commande du relais de Haut-parleur: le Setton se met à chanter. J'ai longtemps cherché la panne dans ce circuit de protection relativement touffu surtout que le schéma trouvé sur le net n'est pas à jour. Finalement, un transistor avec un défaut interne sous tension  était en cause alors que les tests le donnait OK.

J'ai également remplaçé les 3 lampes de cadran ainsi que les 6 voyants dont un seul fonctionnait.

Setton était une branche de Pioneer qui fabriquait des appareils de gamme supérieure. Cet ampli-tuner de fabrication sérieuse marie esthétique et technologie avec bonheur.

Quelques photos
BANG et OLUFSEN

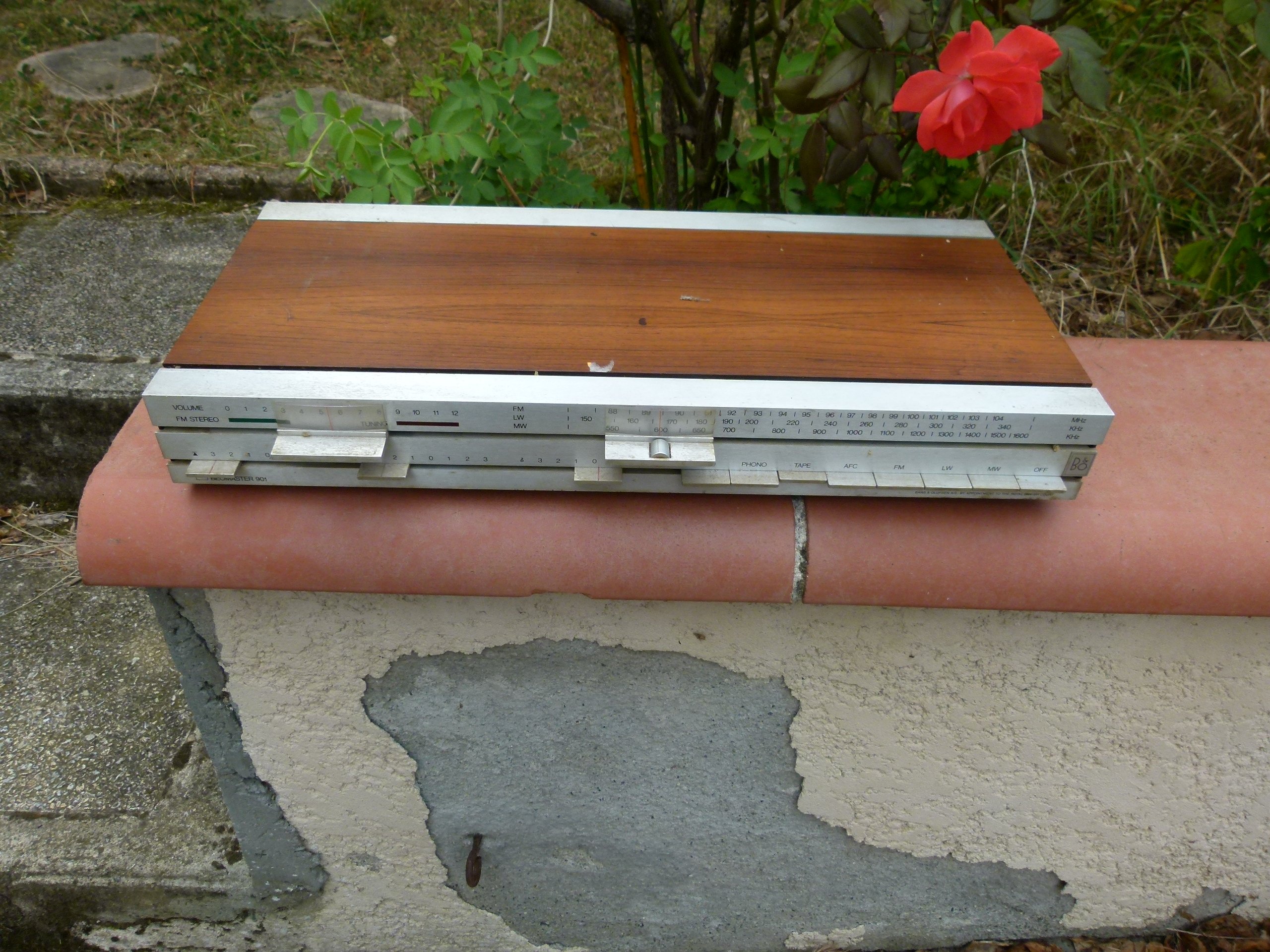

Beomaster 901

Beomaster 901

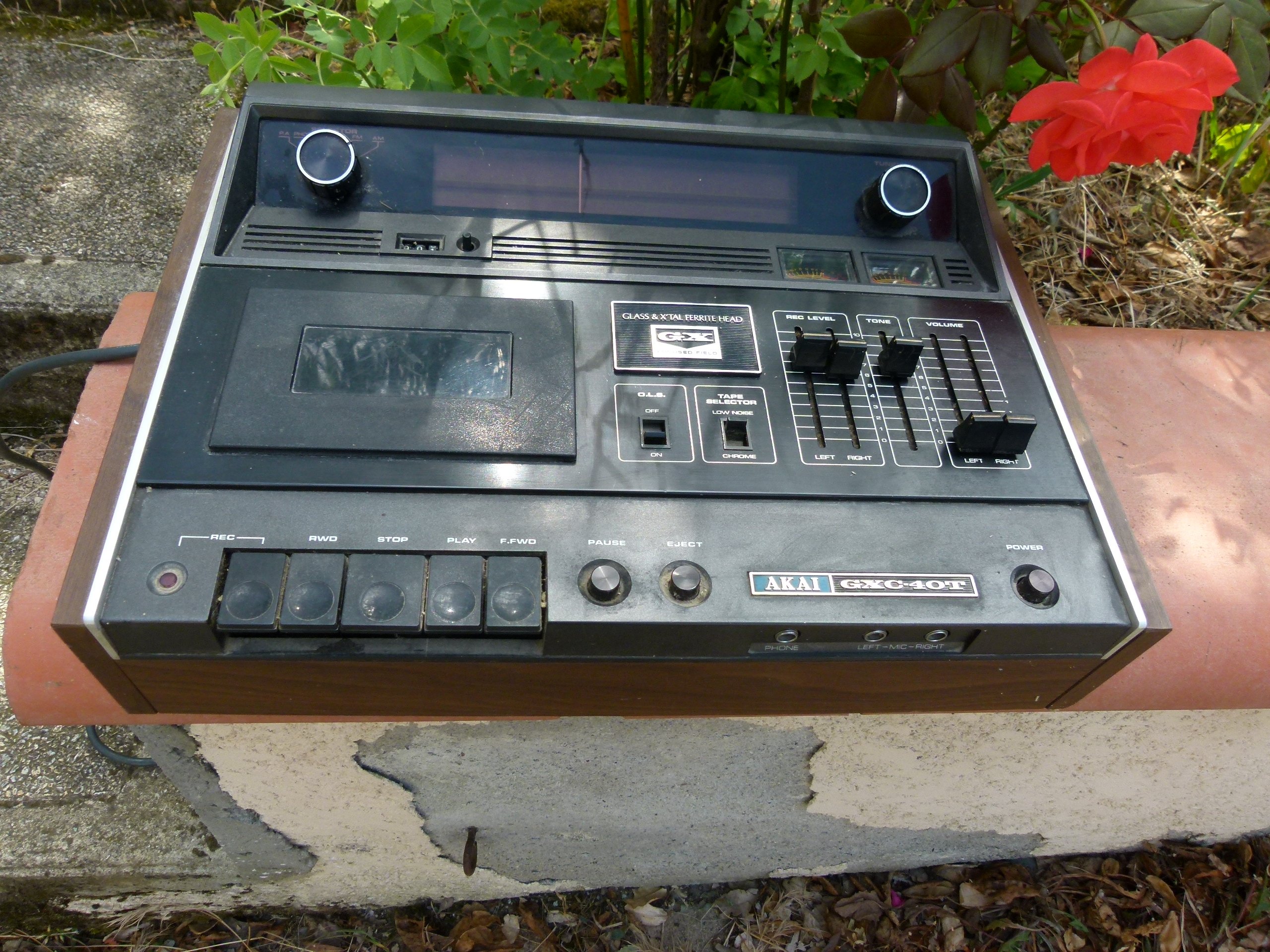

Combiné AKAI

GXC-40T

Akai GXC-40T
Tuner RADIOLA

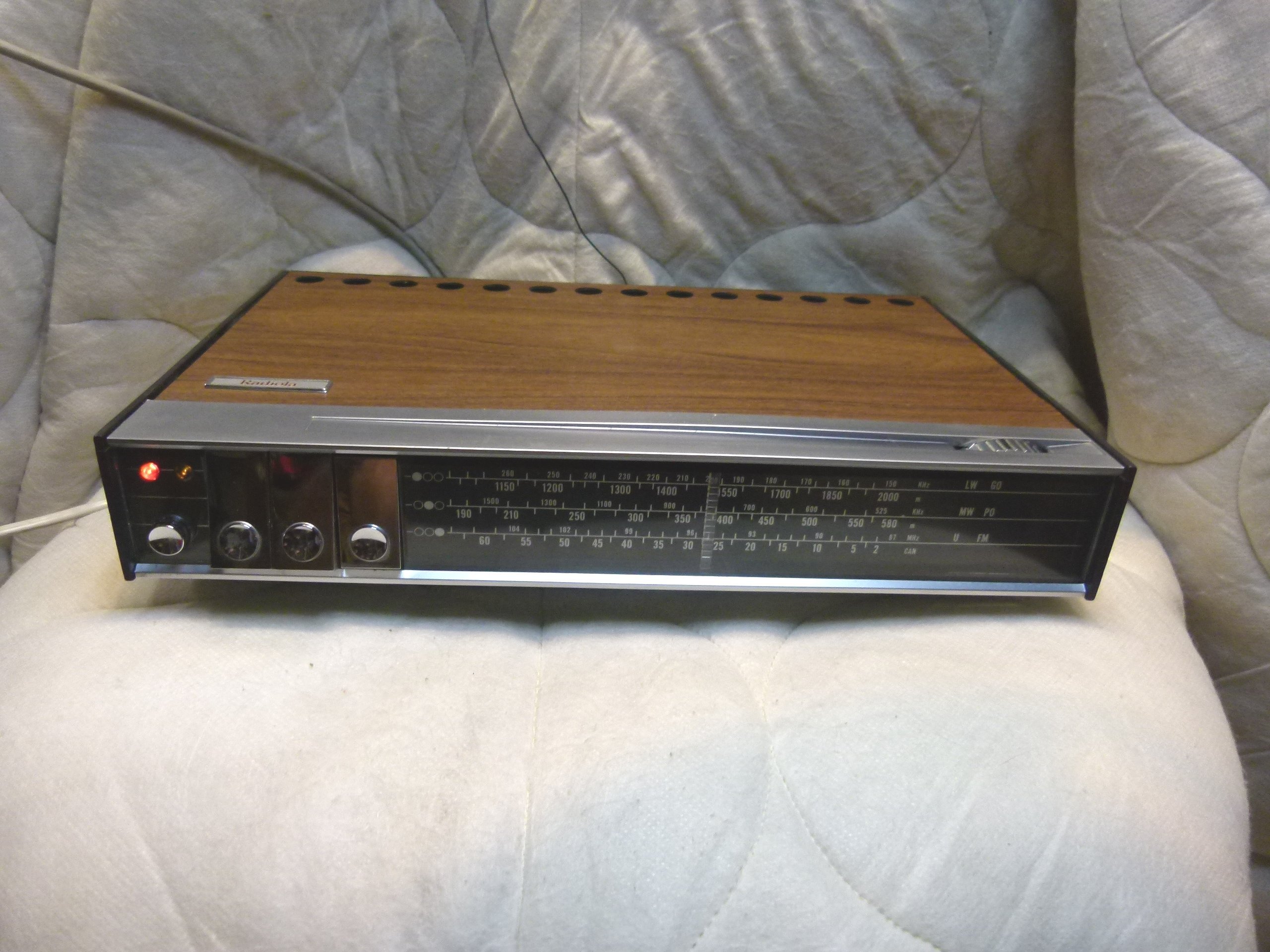

RA5690


1970          PO, GO, FM stéréo
RA5690 Appareil complémentaire de  l'ampli RA 5580. la seule panne : les deux voyants (marche et stéréo) qui étaient grillés. Ici aussi un bon décrassage a été nécessaire
