                                                     PHILIPS

BF491A
1949                      PO/GO/OC/BE
AZ41, ECH41, EAF41, EAF41, EL41,
 EM4
.

B1F12A
1959                               GO/PO

UY85, UCH81, UBF80, UCL82.

B6X62A
1957                   PO/GO/OC/BE/FM
EZ81, ECC85, ECH81, EF89, EF85, EABC80,
ECC83, 2 x EL84, EM80.
BF491A03
B1F12A
B6X62A

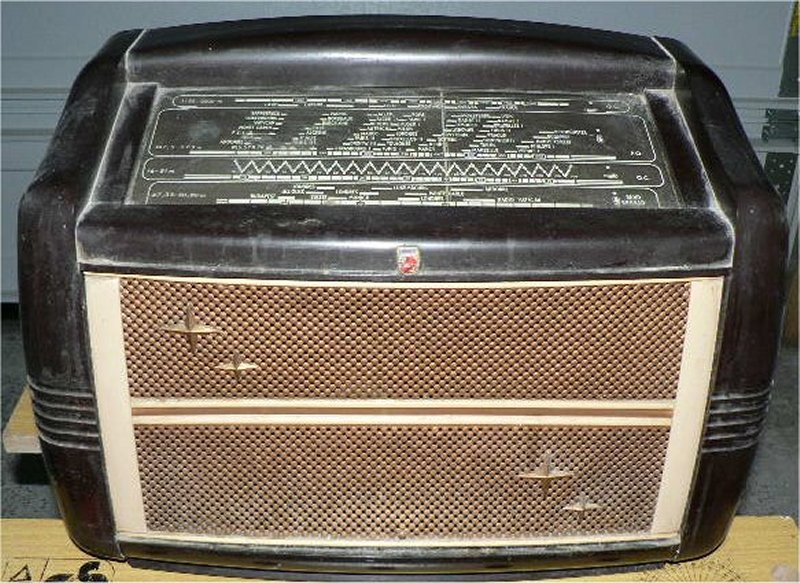

Ce poste , appelé "accordéon" à cause de son esthétique, possède un châssis vertical.

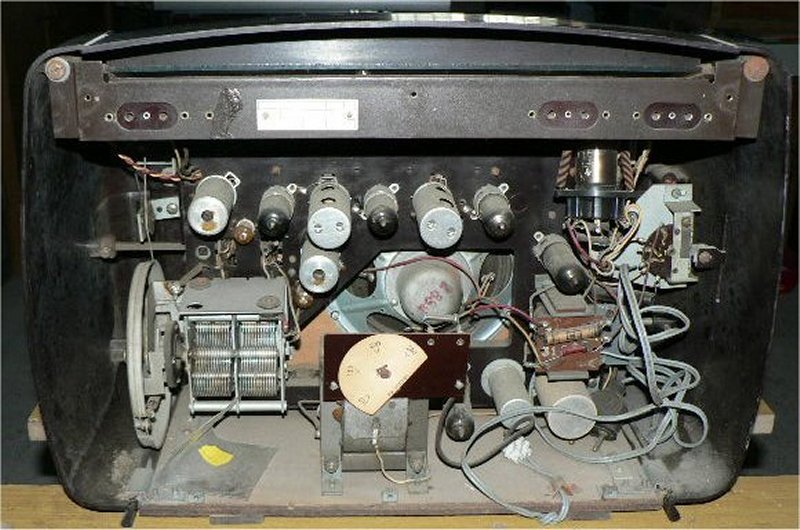

Vue arrière


 Etat : à restaurer

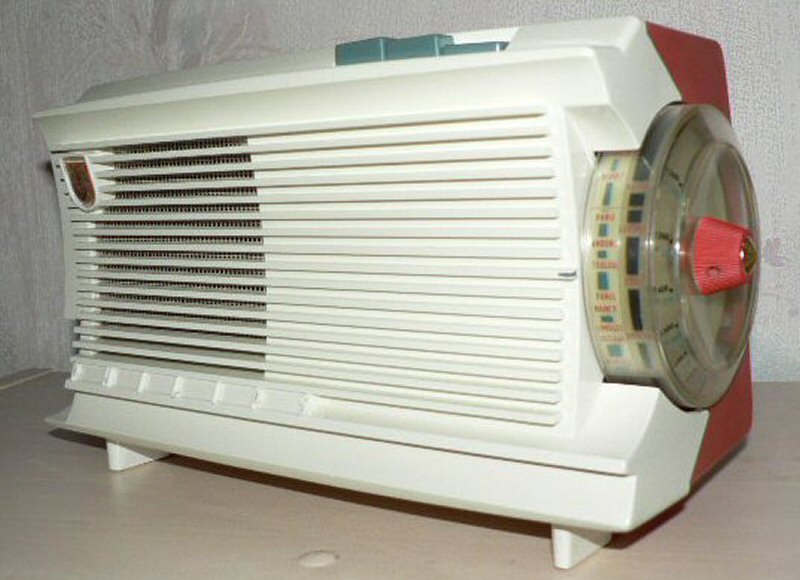

Poste de chevet au look original. La recherche des stations se fait à l'aide d'un tambour lumineux démultiplié.


    Etat : restauré

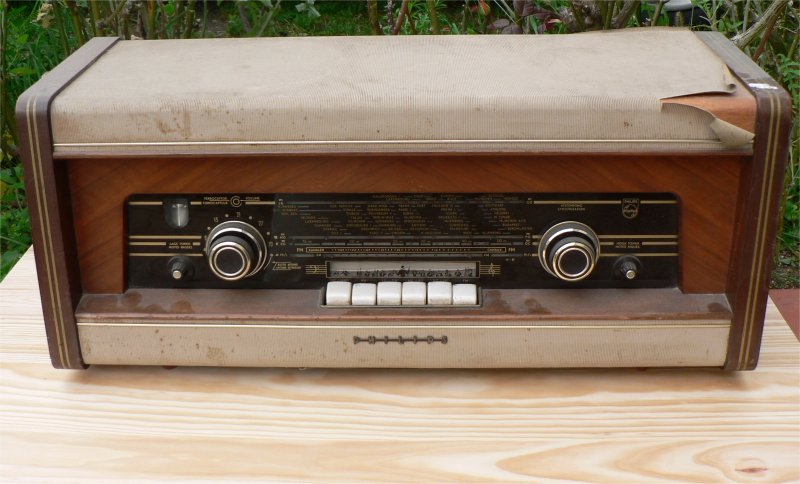

Ce poste haut de gamme fait partie de la série "bi-ampli", (un amplificateur pour les basses, un autre pour les aigues), ce qui explique la présence des 2 EL84. A noter que les haut-parleurs (3) ne sont pas incorporés, je ne les possède malheureusement pas ...


Etat : à tester


BF102U
1955                               PO/GO

UY42, UCH81, UAF42, UL41
.

  BF321A
1952                    PO/GO/OC

UY41, UCH42, UF41, UBC41, UL41.


  BX380A
1948                   PO/GO/OC
ECH21, ECH21, EBL21, AZ1
BF102U
Philips BF321A

BX380A

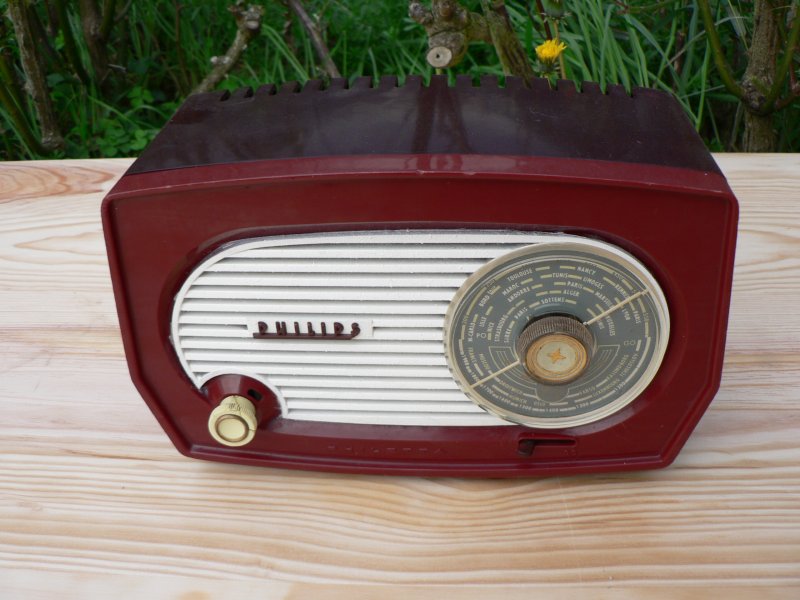

L'esthétique de ce poste m'a plu dès le début, je la trouve typique des années 50. Il utilise des tubes rimlock avec un cadre ferrite incorporé pour les PO et GO. Sa sensibilité est étonnante.

Pour le détail de la remise en route voir ici




Etat : restauré

Le cadran de cette TSF est éclairé par diffusion de la lumière dans le plastique de l'aiguille. L'unique ampoule est placée au centre sous le cache en plastique. Le levier à gauche est le correcteur de tonalité à 3 positions, sur le côté droit -non visible- le commutateur de gammes.
 Cet appareil avait son transformateur d'alimentation brulé (voir la rubrique "trucs et astuces").

     Etat : restauré


834A
1933            PO/GO


E445, E452T, E499, C443, 506

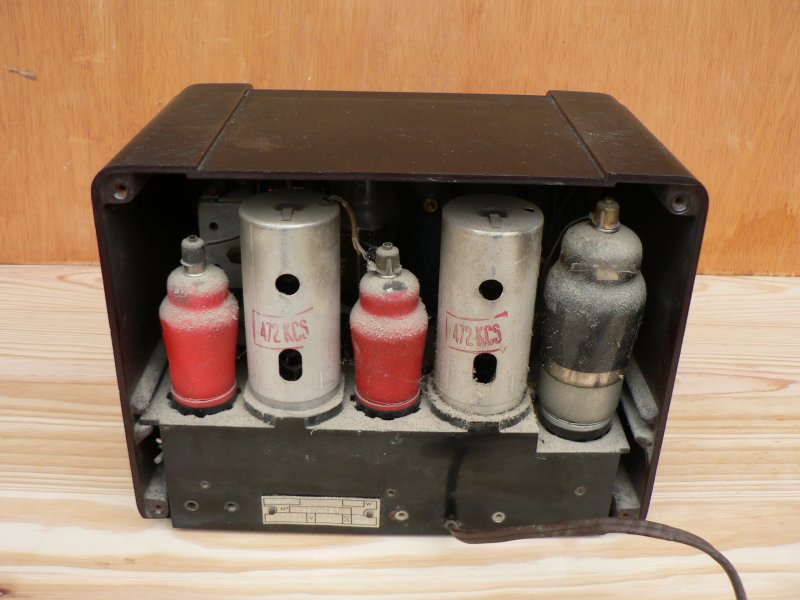

  A443U
    1947               GO/PO/OC


ECH3, ECF1, CBL1, CY2
  BF241
1954             GO/PO/OC/BE

UCH42, UF41, UBC41, UY42, UL41
Philips 834A

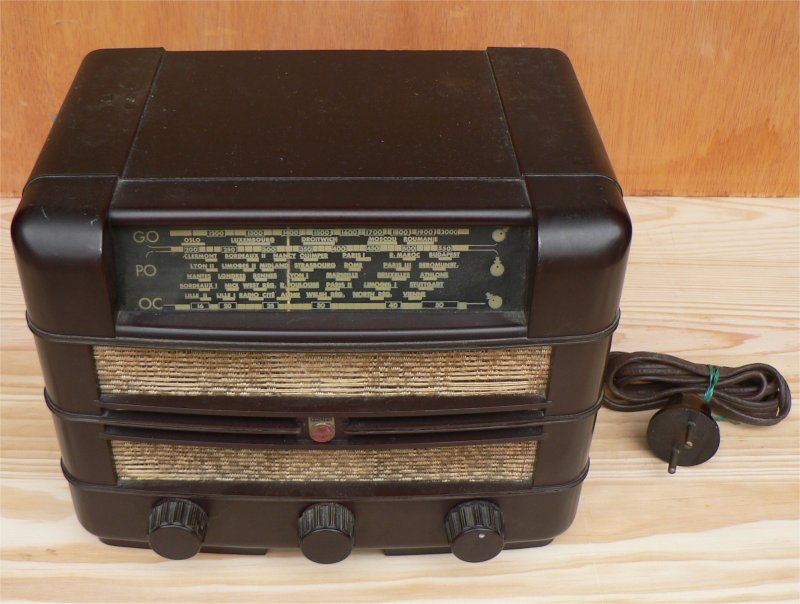

Philips A443U

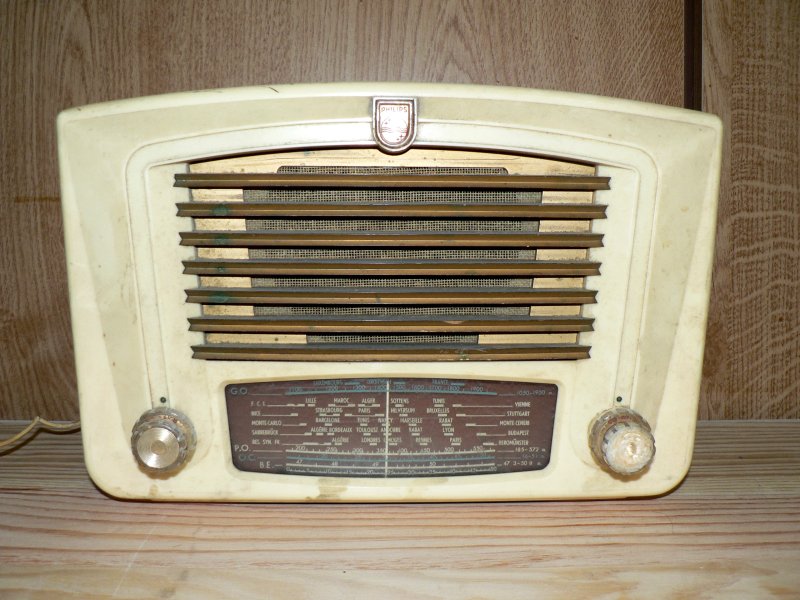

BF241


Vue arrière




B4F61A/01
1956

PU, GO, BE, OC, PO, GO pr.

EZ80, ECH80, EBF80 ,EBC81, EL84, EM80
  BF451A
                            1955                             GO/PO/OC/BE/pré.LUX

UY42, UCH81, UF41, UBC41, UL41,
DM71
  BF111U
                         1951                            GO/PO/OC

UY41, UCH42, UF41, UBC41, UL41

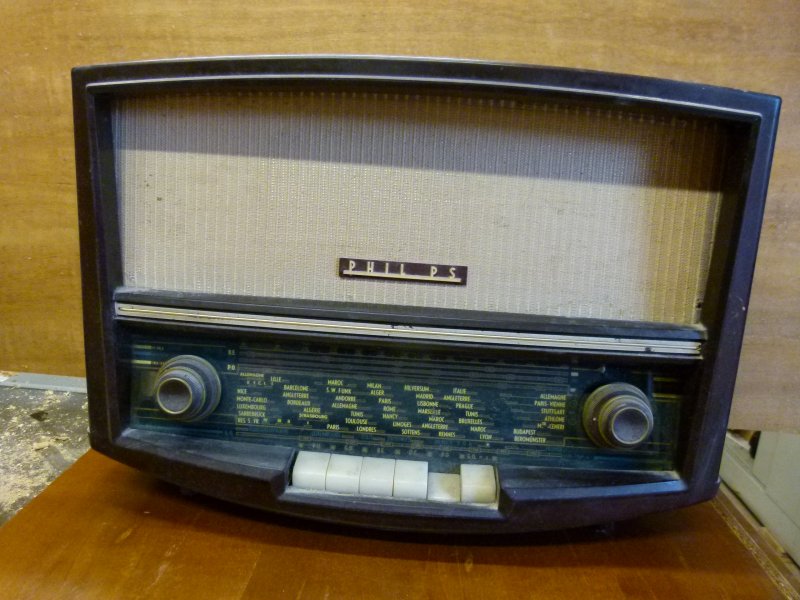

B4F61A

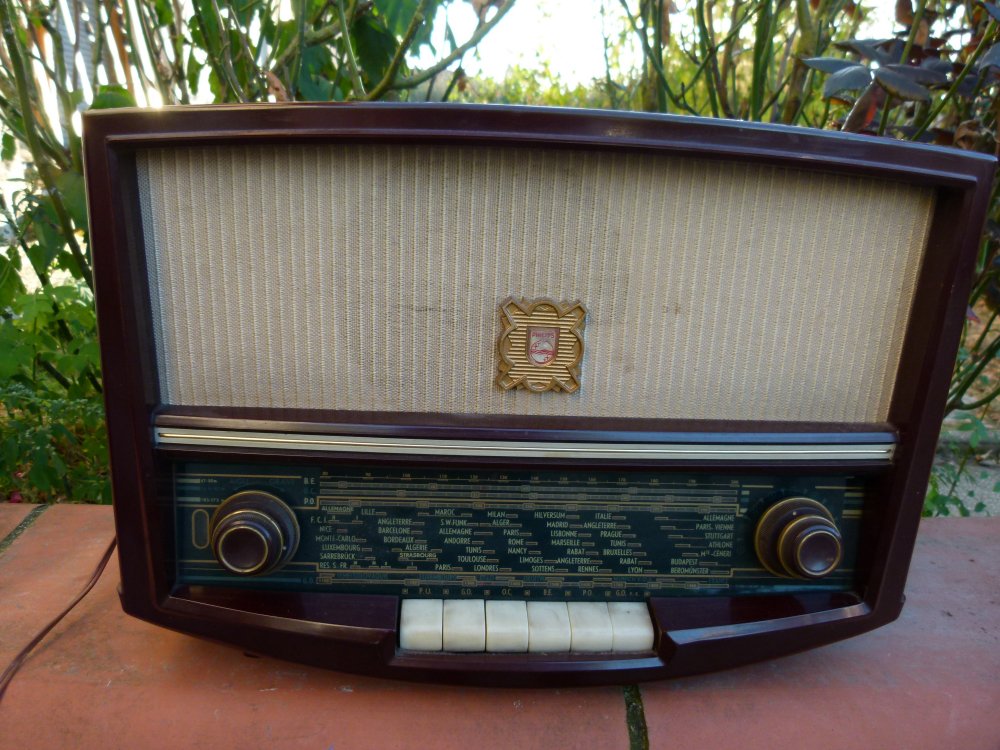

BF451A

BF111U


Cette TSF a bercé mon enfance. Un exemplaire identique en tout point à celui-ci a souffert de mes premières expériences en radio : ayant commuté le répartiteur de tension sur 110V, je l'ai branché sur 220V "pour voir ce que ça fait". Après 2 ou 3 secondes d'éclairage cadran luxuriant, la bête s'est endormie , plus moyen de la réveiller malgré le retour du répartiteur sur sa position initiale. Mon diagnostic a été sans appel : le poste est foutu, je peux le démonter...
Plusieurs années plus tard en retrouvant le transformateur, je me rendis compte que c'était le fusible (petit tube transparent soudé sur le transfo) qui avait fondu...

J'ai été heureux de récupérer récemment celui-ci. Le remplacement des condensateurs de filtrage, de l'oeil magique DM71, de la UL41 et de la UF41 qui étaient faiblardes a permis de le réanimer. Les 2 lampes de cadran grillées (10V 200mA) ont été remplacé par des modèles 12V 250mA plus faciles à trouver.

état : restauré

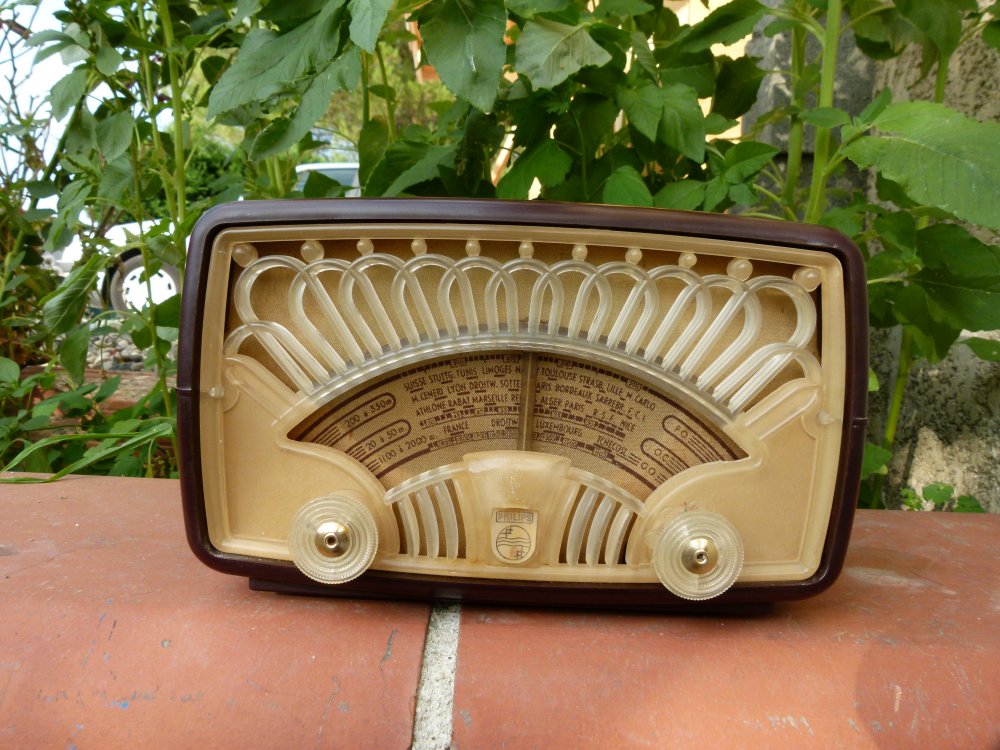

Un poste de chevet au look sympathique. Son cadran est imprimé sur le tissu masquant le haut-parleur. Son esthétique et l'aiguille se déplaçant en arc de cercle en font un modèle recherché. Celui-ci est de couleur bordeaux mais on peut également le trouver en ivoire ou en vert. Poste tout-courant, fonctionne en 110 ou 127V.


Etat : restauré



470A


1938               GO/PO/OC


EK2, EF9, EBL1, AZ1

A48U


 1942             OC/GO/PO


ECH3, ECF1, CBL6, CY2

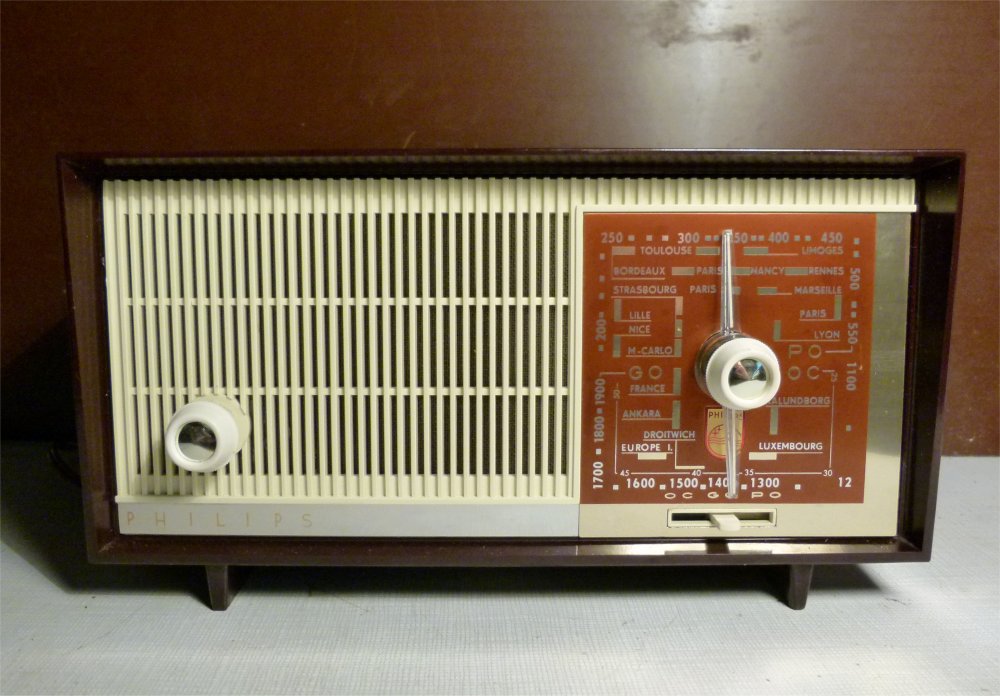

B1F20U


1961             OC/GO/PO



UCH
81, UBF80, UCL82, UY85

470A
A48U
B1F20U

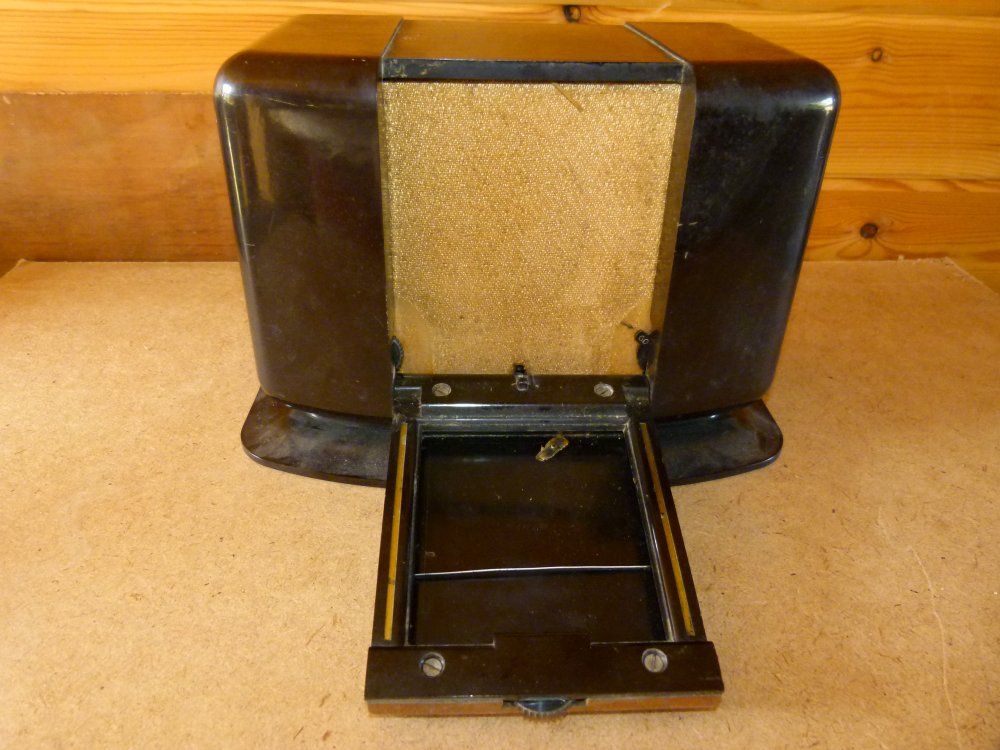

Modéle en bakélite particulièrement original : en abaissant le cadran on découvre le haut parleur et le poste se met en route. Je l'ai récupéré sans le cadran que je vais essayer de recréer à partir d'un scan.


Etat : à restaurer

Cette TSF m'a donné du fil à retordre lors de son démontage : le bouton de recherche des stations est fixé sur son axe avec une vis accessible par une fente sous le poste. Une fois la vis retirée, le bouton était impossible à démonter, il n'a cédé qu'au bout de 48h à force de dégrippant. La restauration s'est limitée au remplacement de 2 condensateurs au papier. Les chimiques de filtrage, de fabrication Allemande, se sont  révélés en bon état et ont été conservé.

état : restauré

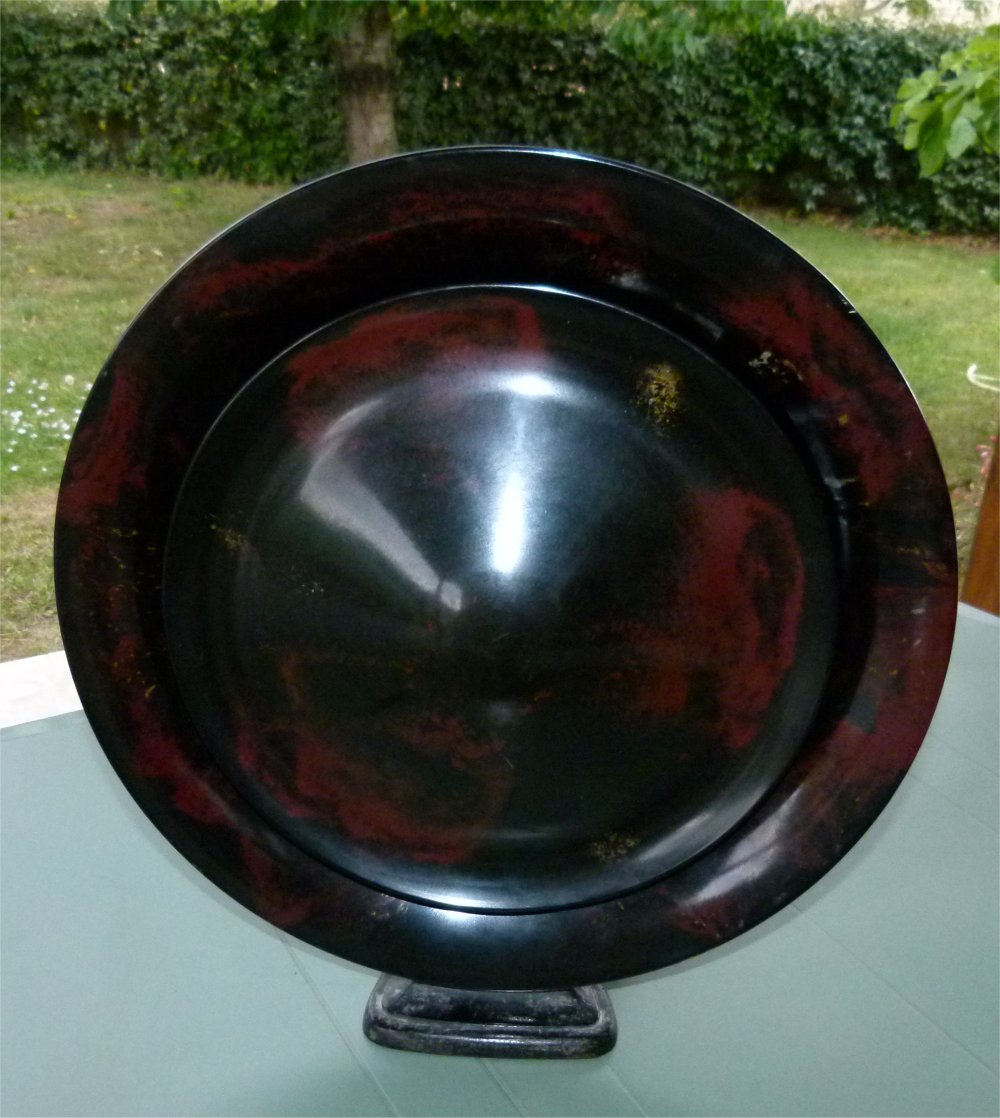

Haut-parleur

200

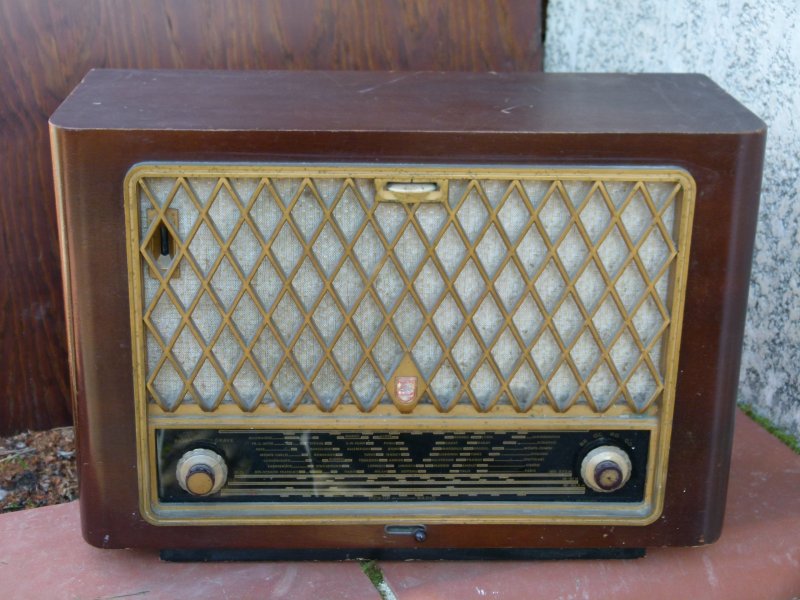

BF442A


 1954                  BE, OC, PO, GO, PU


UY41, UCH81, UF41, UBC41, UL41, DM71

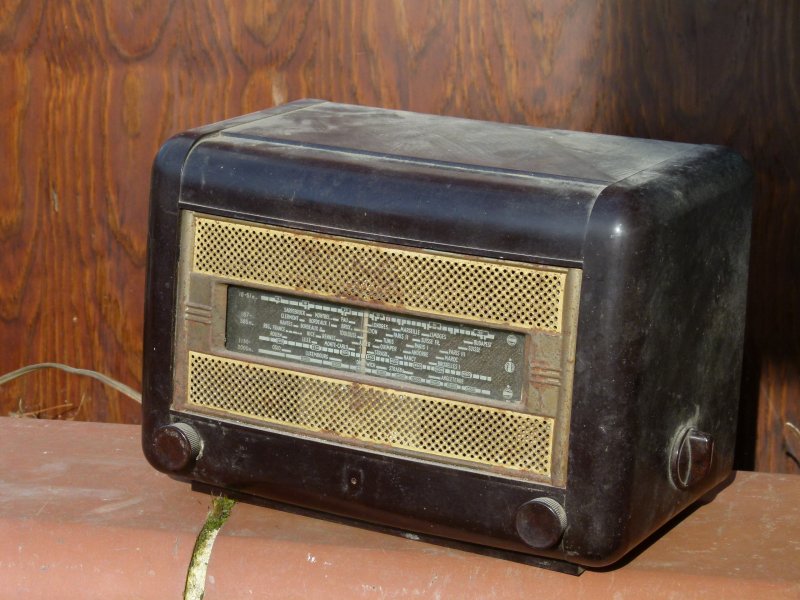

BF393A


 1949                OC, PO, GO


UCH41, UAF41, UAF41, UL41, UY41
4007
BF442A
BF393A

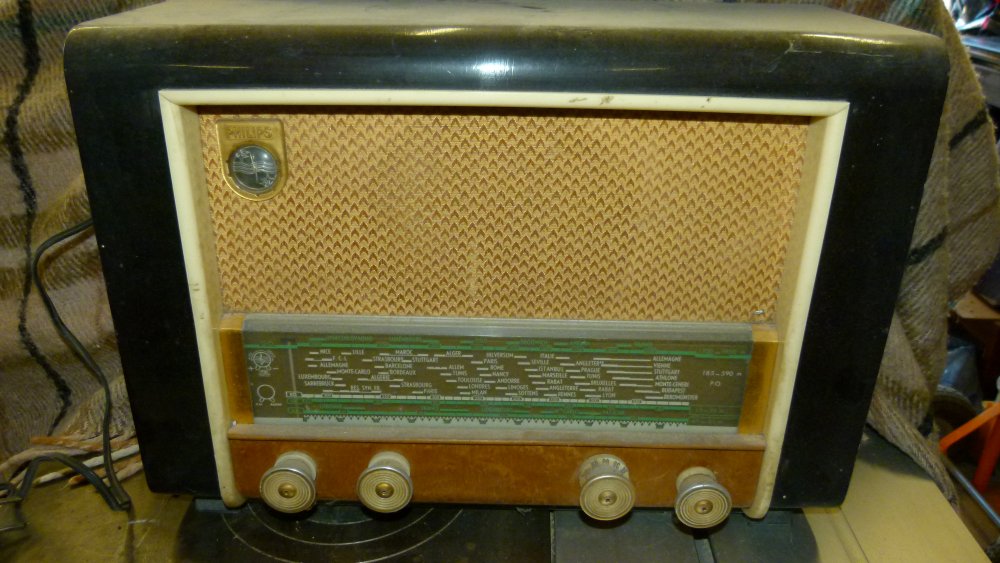

BF 523


BF 545/01


 1955               PU, PO, GO, OC, FM

ECH81, ECC85, EF85, EABC80, EL84, EZ80, EM34

BF 545/02


 1956               PU, PO, GO, OC, FM

ECH81, ECC85, EF85, EABC80, EL84, EZ80, EM81

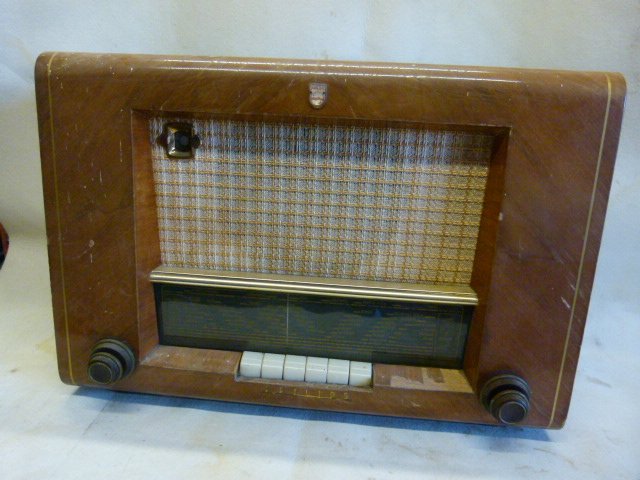

BF545/01
BF545/02


Récepteur équipé de la FM. Le placage est abimé près du clavier, je l'ai restauré. j'ai changé les condensateurs sensibles (papier et electrolytique) et ai reverni le coffret pour lui redonner un peu de lustre. A noter que la partie tuner FM n'est pas "rapporté" comme sur beaucoup de modèles de l'époque mais est intégrée au chassis.  Son fonctionnement est impeccable et sa sensibilité étonnante.
Etat :restauré

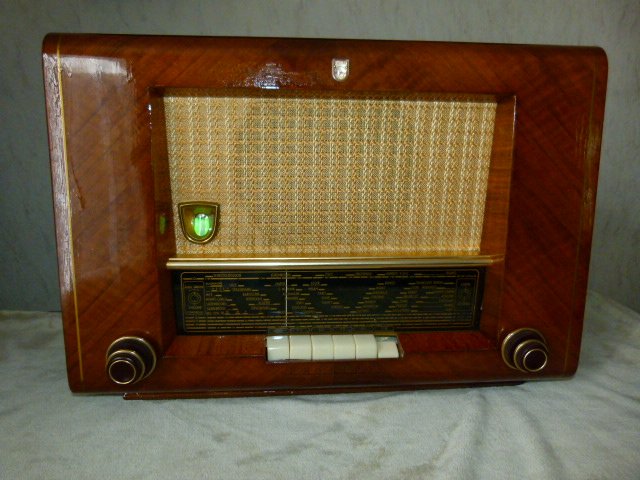

Evolution du modèle précédent qui était en excellent état cosmétique lorsque je l'ai acquis. une résistance de puissance coupée l'empéchait de fonctionner. La seule différence avec la version /01 concerne l'oeil magique, EM81 en culot noval à la place de l'EM34 en culot octal, plus ancienne.
Etat :restauré

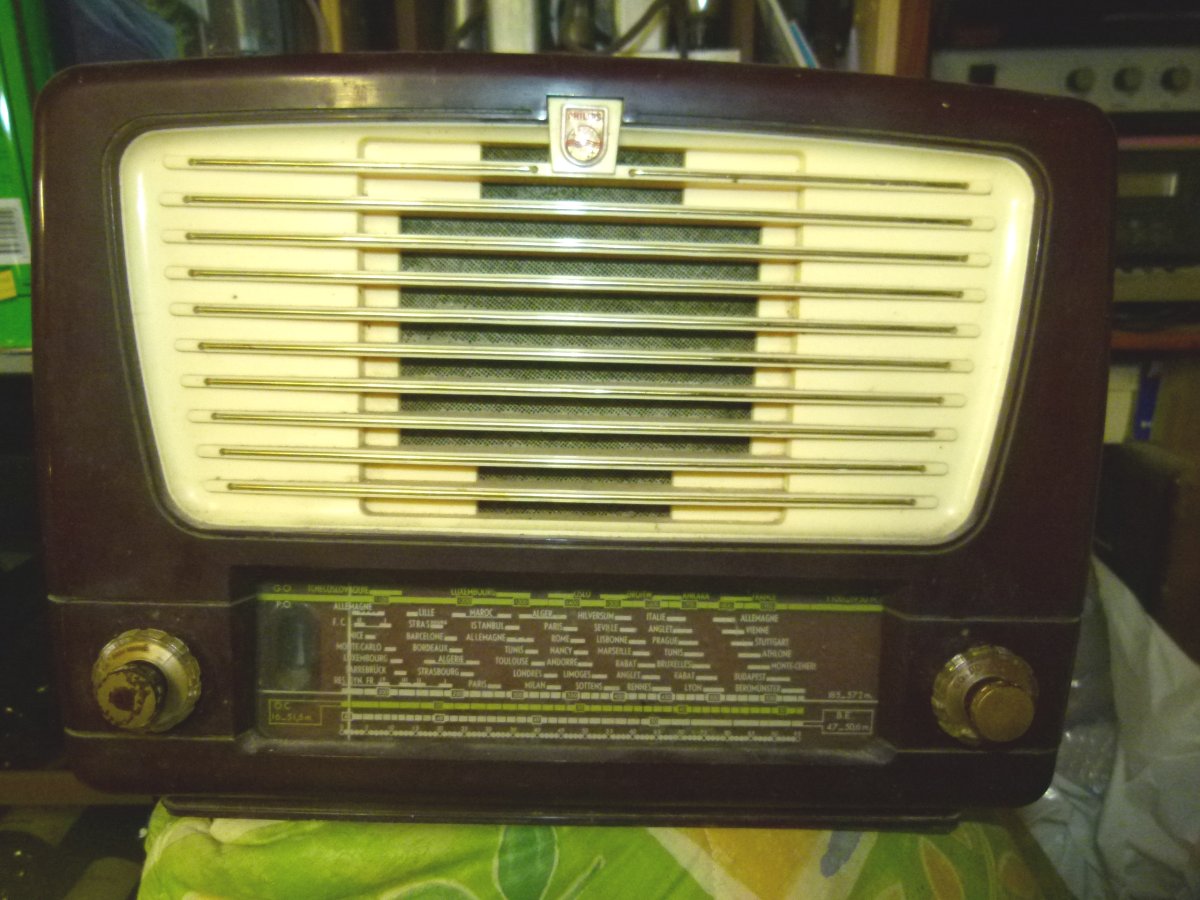

BF 331 A

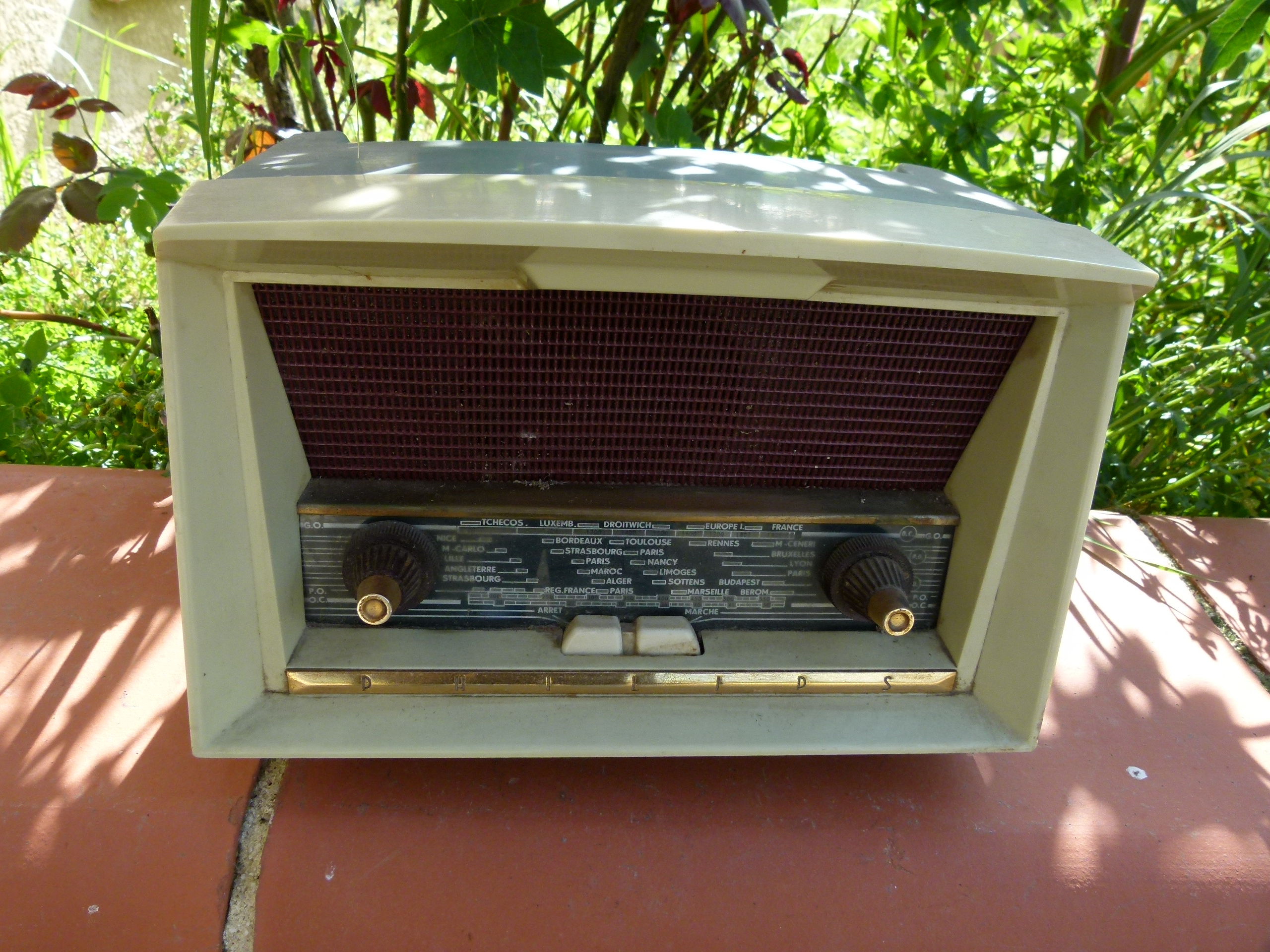

B2F 72 A


1958                         PO, GO, OC

UCH81, UBF80, UCL82, UY85



B2F 70 U
BF331A
, B2F72A Etat :restauré
B2F70U


Ce récepteur de petites dimensions arbore une esthétique particulière. Les 2 poussoirs devant le cadran servent d'interrupteur secteur. Une ampoule en haut éclaire la facade et une autre est derrière le cadran. Le changement de gamme se fait en manipulant la couronne du bouton droit. Ce récepteur est équipé d'un cadre fixe Il existe un modèle Radiola équivalent à l'esthétique un peu différente qui aurait été dessiné par Le Corbusier?
Etat :restauré




B7 X 44 A

1965     GO, PO, OC1, OC2, FM stéréo


ECC85, ECH81, EF89, EF183, ECC83, ECC83, ECL86, ECL86, EM87, EZ81
BF 552 A

1955     PU, GO, BE, GOpr, OC, PO



EF89, ECH81, EBF80, EBC81, EL84, EZ80, EM80

B3W22A/04
B7X44A
BF552A BF552Arestauré

b3w22a

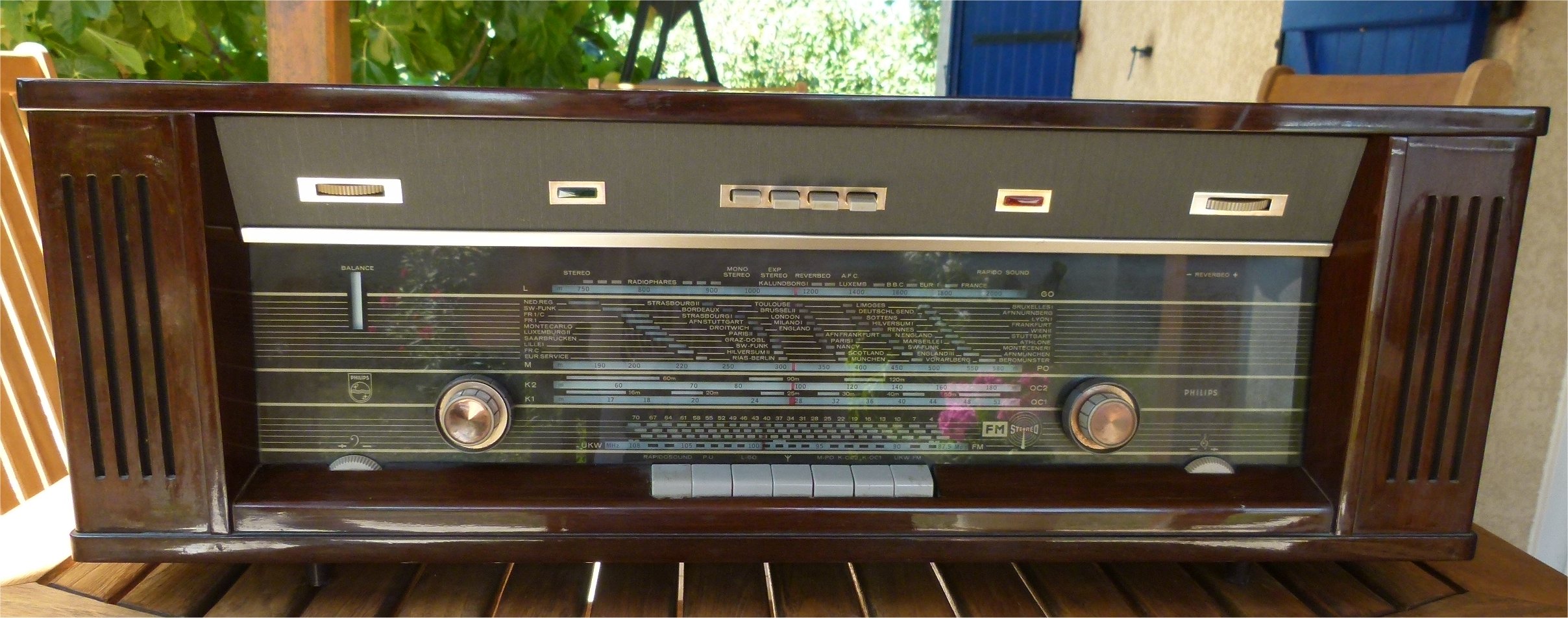

J'ai acquis cette TSF dans un troc. Son esthétique, les haut-parleurs incorporés, la gamme FM qui monte à 108 Mhtz ainsi que son décodeur stéréo pour la FM m'ont décidé à l'acquérir. Elle a démarré dès la mise sous tension, aucun composant n'a été changé. La sensibilité et la sélectivité sont étonnantes. Toutes les fonctions des postes haut de gamme de l'époque sont là : ampli stéréo, réglages graves aigues séparés, AFC, fonction expandeur stéréo commutable. De plus, une fonction "reverbeo" réglable par un potentiomètre met en service une ligne à retard mécanique qui donne au son un effet cathédrale. La touche "rapidosound", une sorte de standby, coupe la HT mais laisse les tubes en chauffe, ce qui permet au récepteur de redémarrer immédiatement.
 A noter que le décodeur stéréo est à tranistors.
Etat : restauré

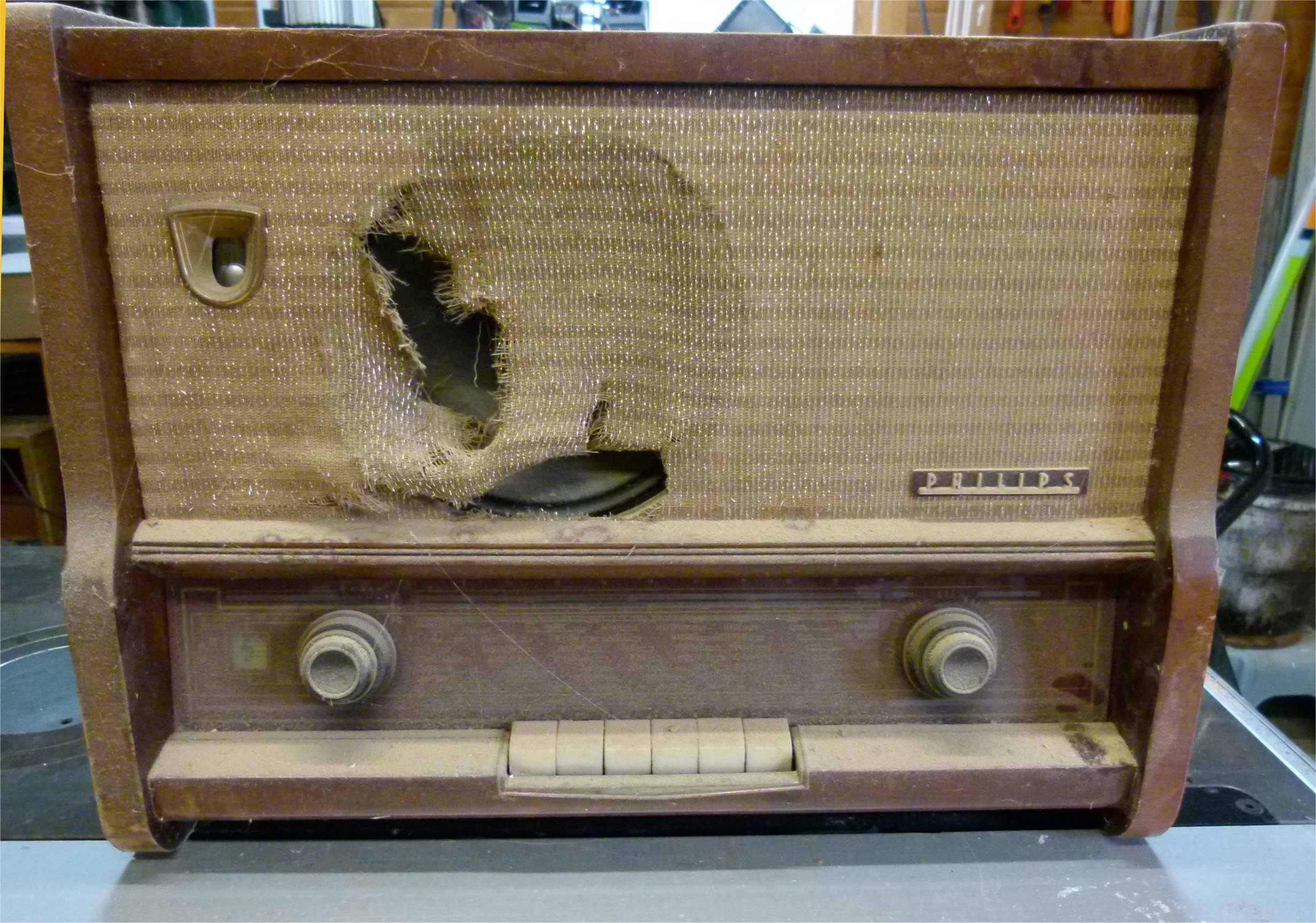

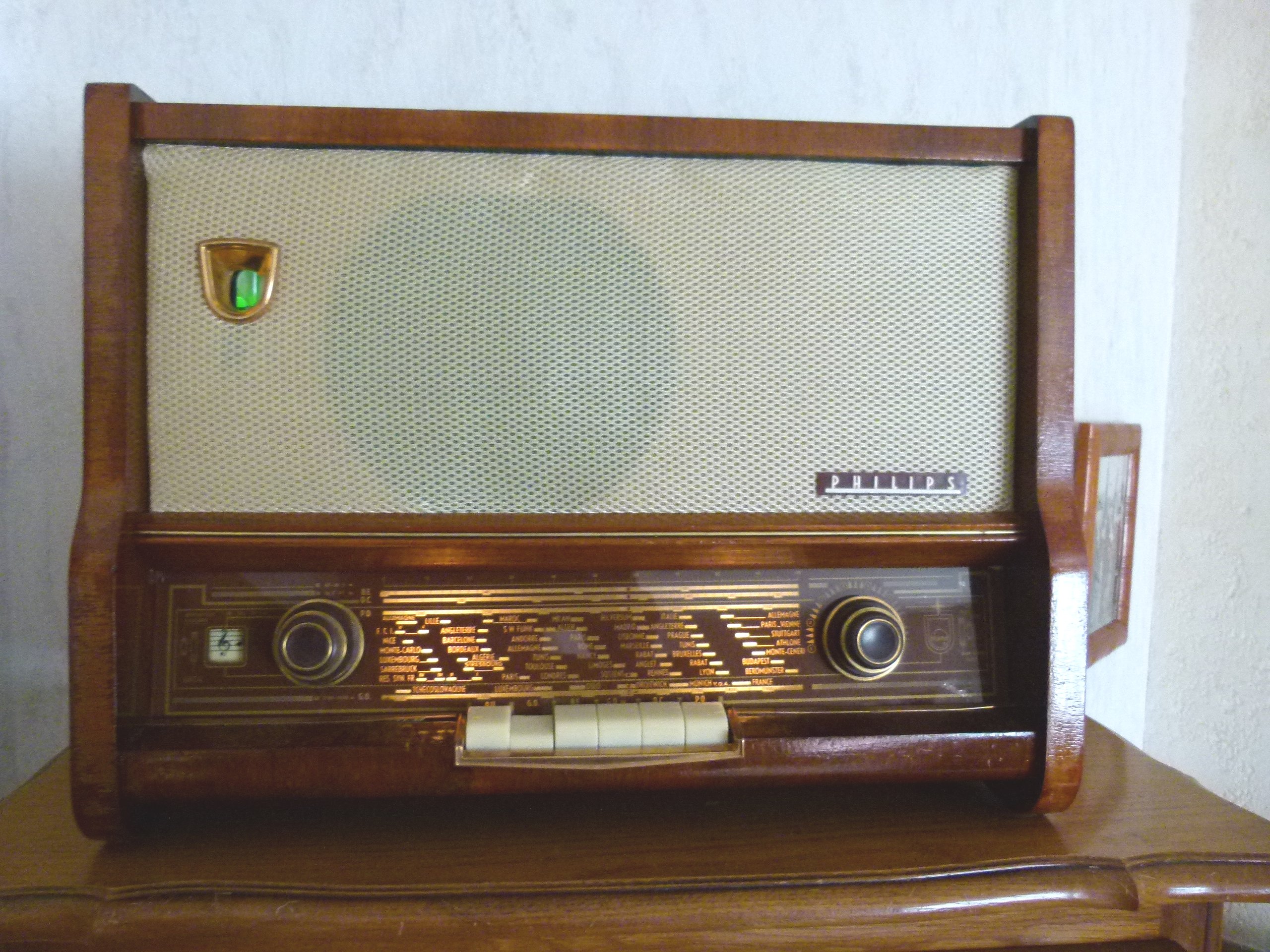

Cet appareil était en mauivais état mais complet. Il a refonctionné après le remplacement des condensateurs papier et chimique et de 2 résistances ayant changé de valeur. La présence de la EF89 en ampli HF avant la ECH81 lui confère un regain de sensibilité. J'ai trouvé un tissu de facade convenable sur un site asiatique pour une somme modique.

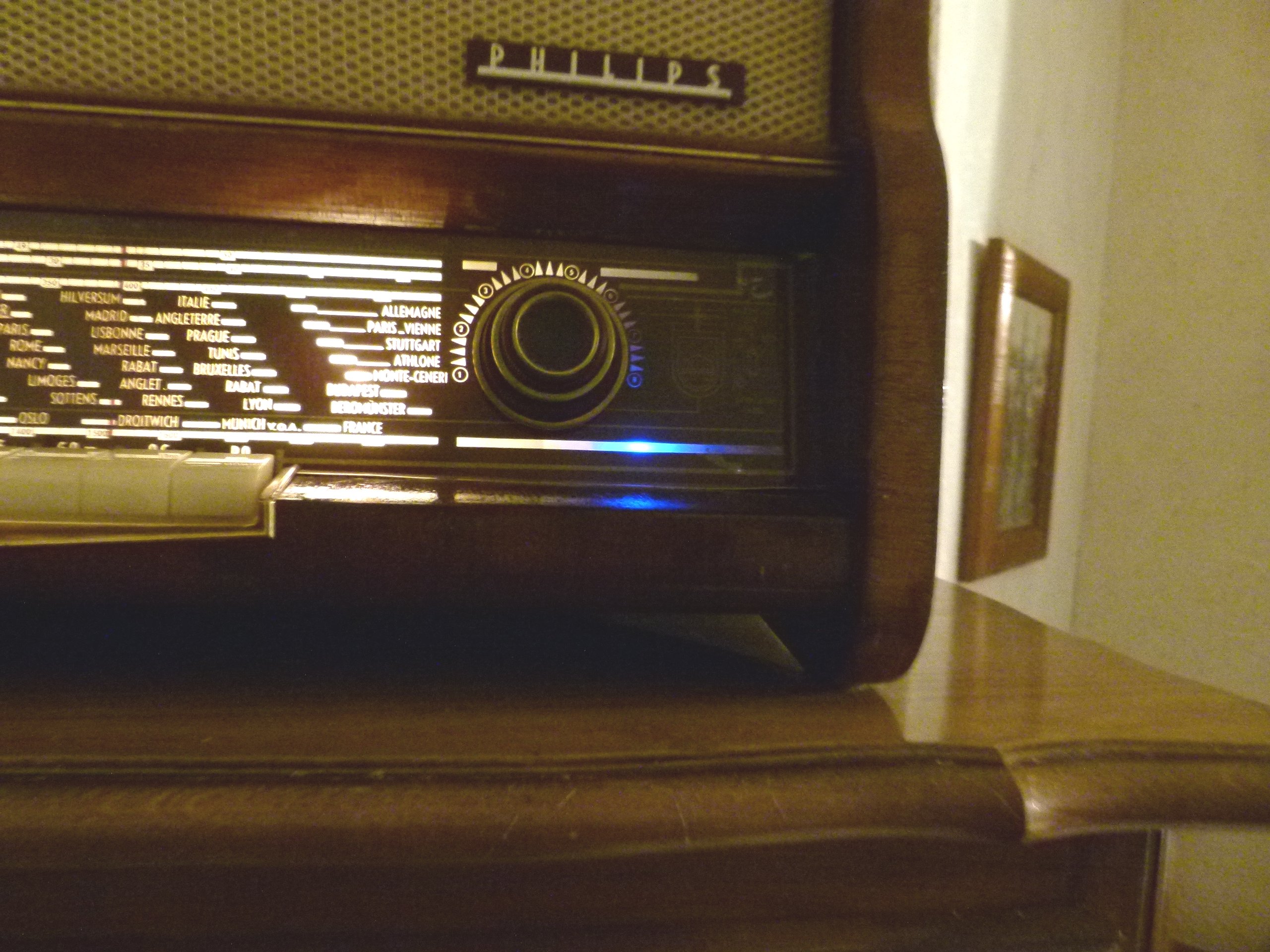

 la présence d'un haut-parleur de 21cm de diamètre m'a incité à ajouter à ce poste un module bluetooth, la touche PU le met en service. La modification est invisible mis à part la lueur bleue en bas à droite du cadran lorsque le module est actif.

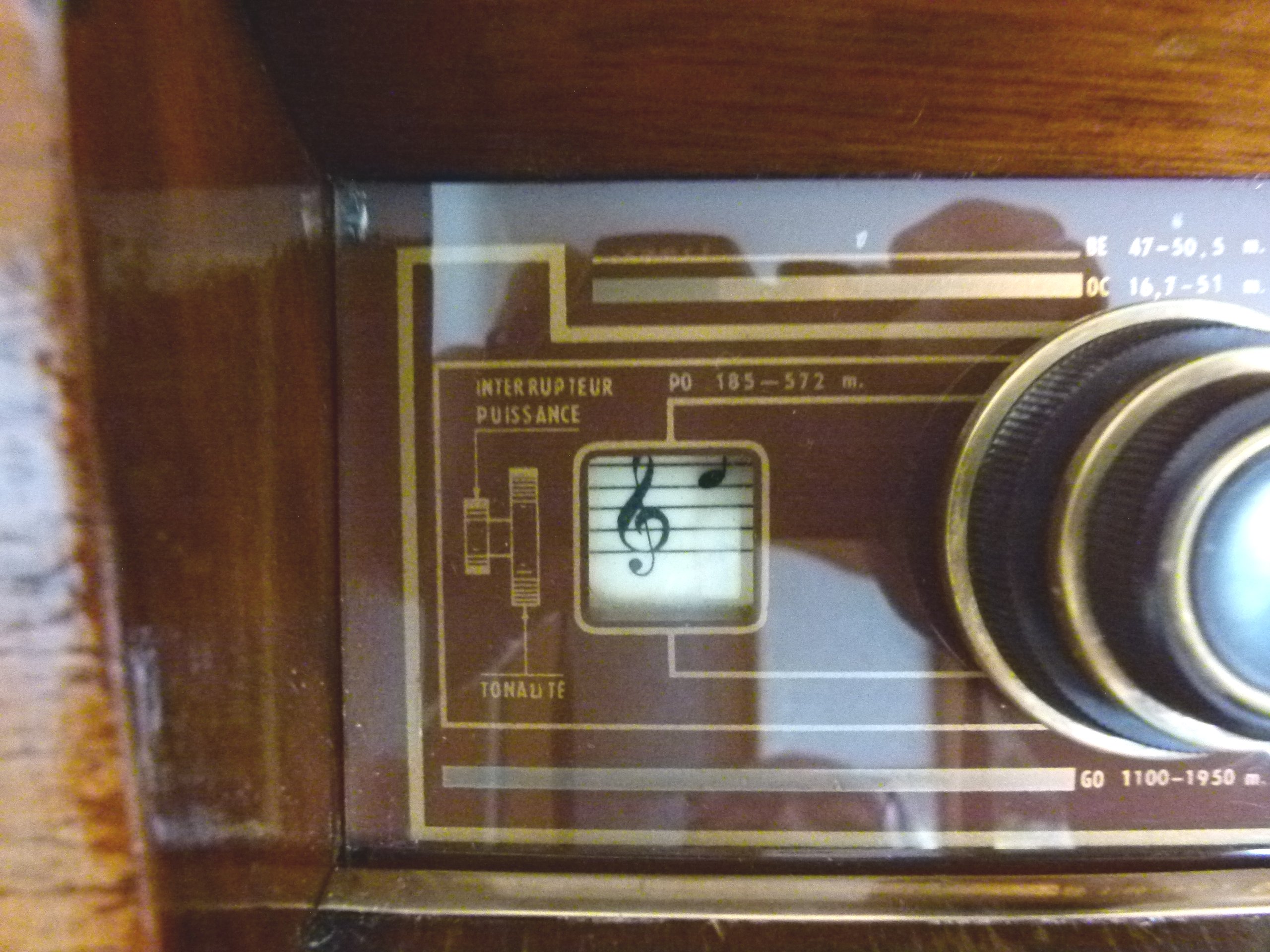

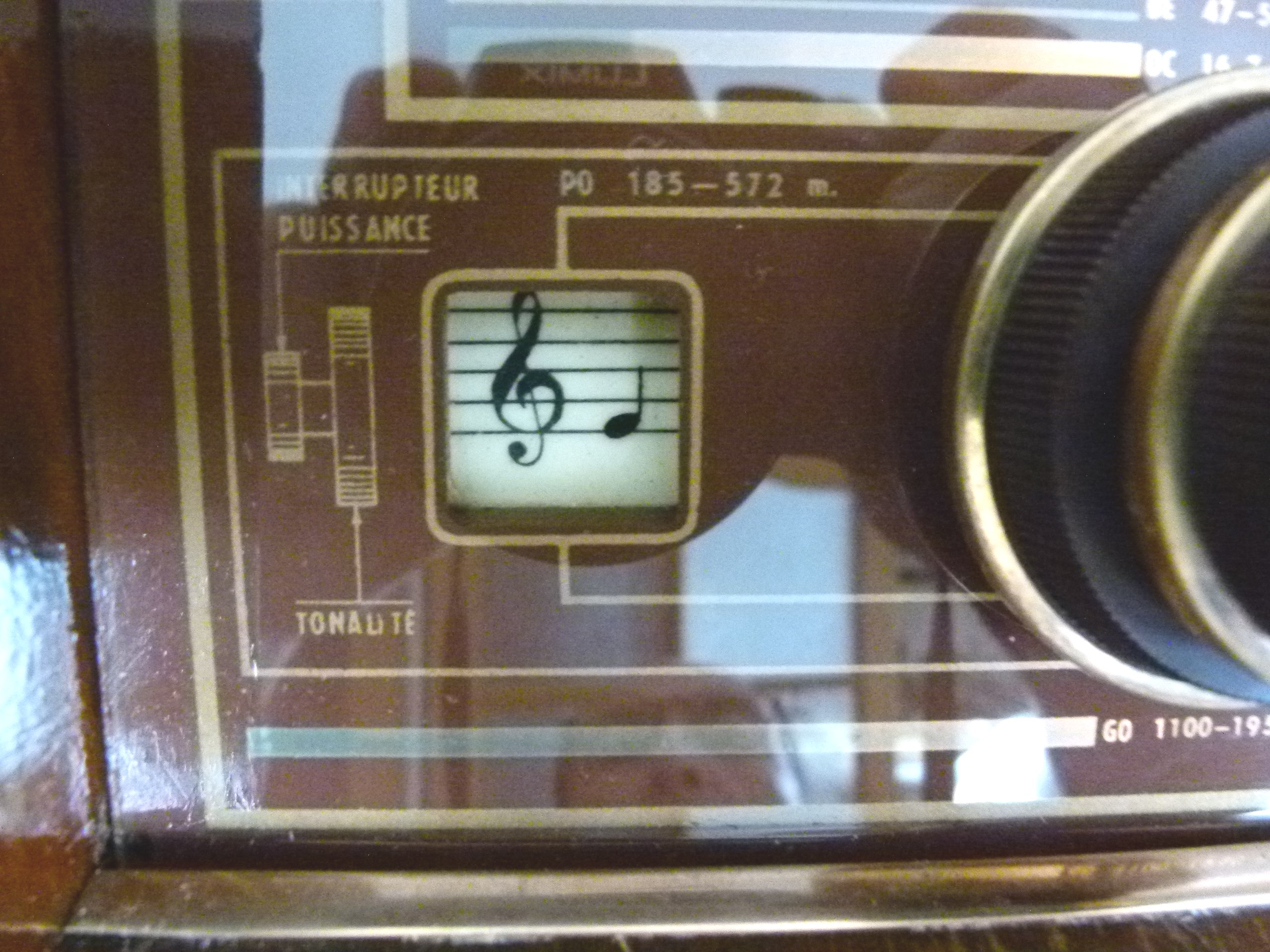

Une particularité :  le potentiomèrtre de tonalité est couplé à un système mécanique qui déplace une note sur une portée suivant le réglage effectué, original!
Etat : restauré
