- un commutateur de réglage des aigus à 4 positions
- un commutateur de réglages des graves et commutation du pick-up, soit
2 positions de graves pour la TSF et 2 positions de graves pour le PU
- le commutateur de gamme d'ondes à 8 positions
- le bouton de recherche des stations

Comme dit précédemment, la commande de volume et le marche/arrêt sont accessibles de l'extérieur, ce qui permet, une fois l'accord effectué, de faire fonctionner le meuble sans ouvrir l'abattant.

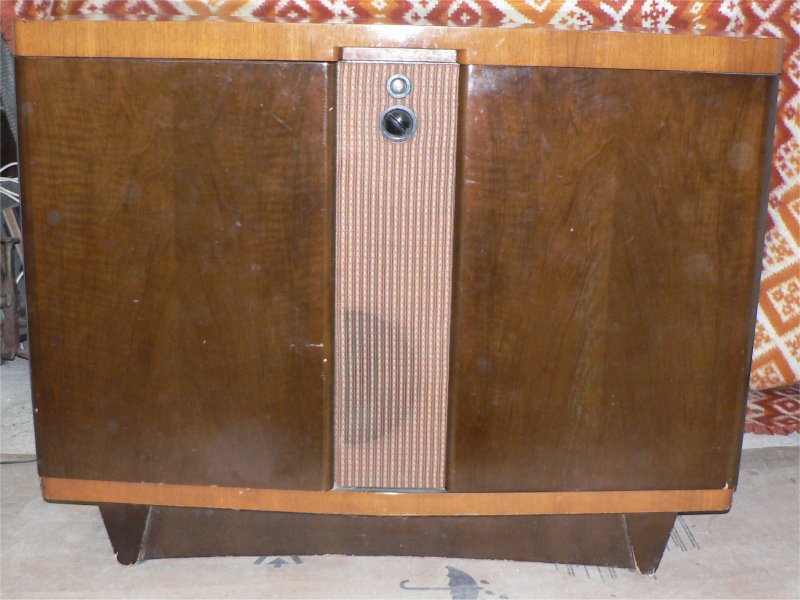

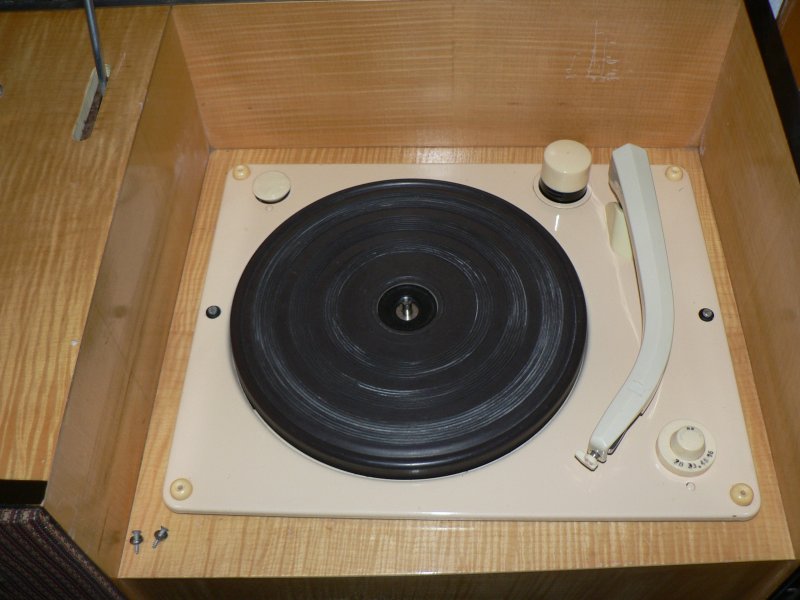

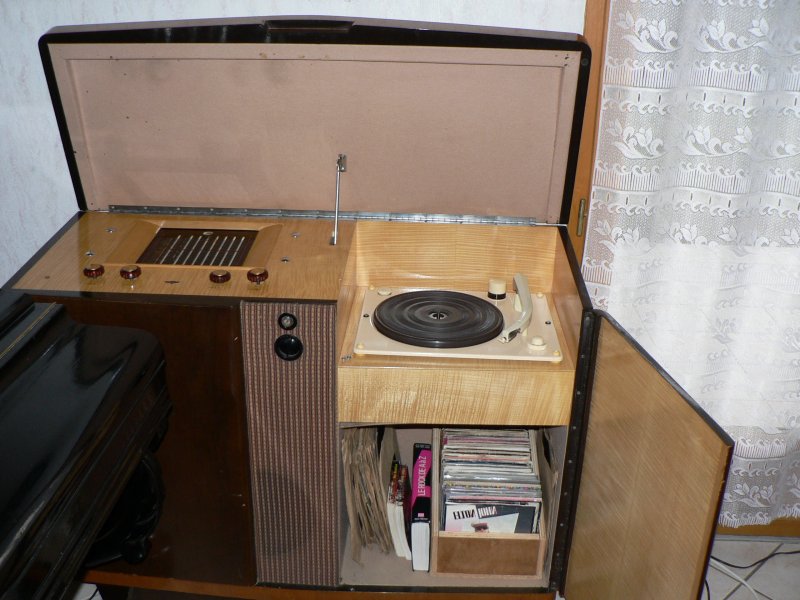

La platine Mélodyne ne dépare pas	Ce meuble a été fabriqué en Grande-Bretagne au tout début des années 50. Il a séjourné du côté de Marseille avant d'arriver dans la région Toulousaine où je l'ai récupéré (merci Jean-Paul!) De l'extérieur, on accède au commutateur marche/arrêt sur le côté gauche et au potentiomètre de volume en face avant (bouton noir). Au dessus de celui-ci se trouve la commande de fermeture de l'abattant qui fait également office de témoin de marche. En ouvrant le meuble, on trouve sur la gauche la partie TSF et à droite le phono. A l'origine, il devait y avoir un tourne-disques 78 tours, il a été remplacé par un 33/45/78 tours des années 70 que j'ai trouvé HS. J'ai installé à la place une platine Mélodyne plus en accord avec l'âge de l'appareil. En dessous du pick-up une porte donne accès à un espace de rangement pour les disques. La fermeture du meuble est originale : en appuyant sur le bouton situé au dessus de celui du volume, le couvercle tombe subitement jusqu'à mi-course, se stabilise et se ferme très lentement. En effet son support est couplé à un amortisseur qui freine la chute.

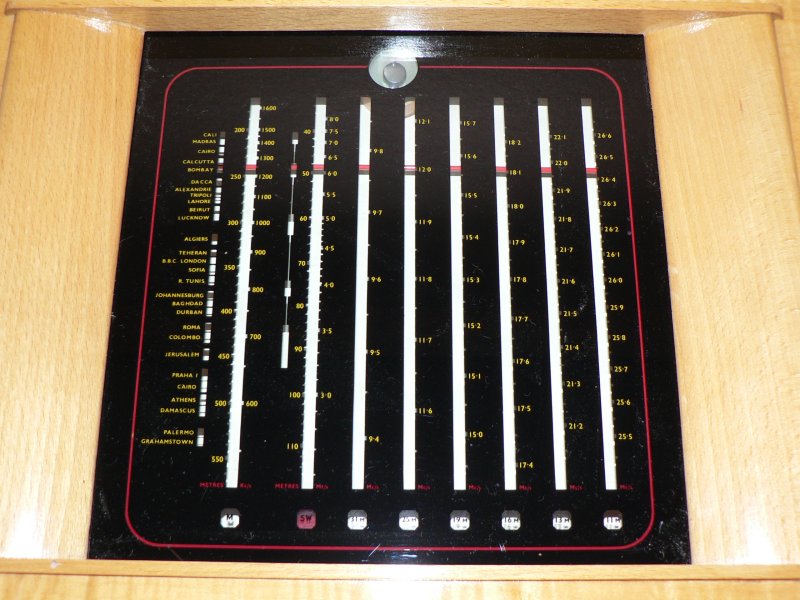

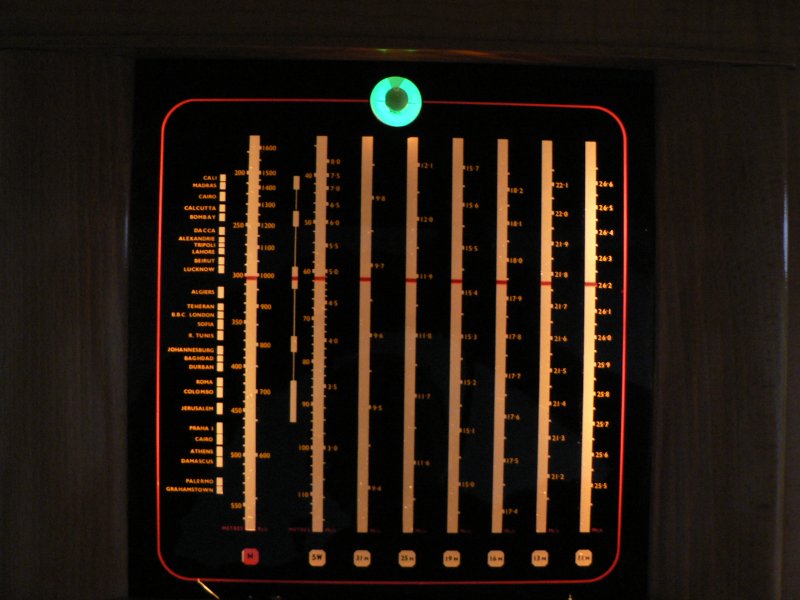

Le cadran (vue de nuit ici)	Le cadran est divisé en pas moins de 8 gammes d'ondes dont 7 en ondes courtes, ce qui me fait dire que ce récepteur était prévu pour être utilisé outre-mer. La composition est la suivante : - bande M (PO) de 550 à 200m (600 à1600 KHz) - bande SW (OC) de 110 à 40m (3 à 8 MHz) - bande des 31m de 9,4 à 9,8 MHz - bande des 25m de 11,6 à 12,1 MHz - bande des 19m de 15 à 15,7 MHz - bande des 16m de 17,4 à 18,2 MHz - bande des 13 m de 21,2 à 22,1 MHz - bande des 11m de 25,5 à 26,6 MHz On aperçoit l'oeil magique en haut du cadran.

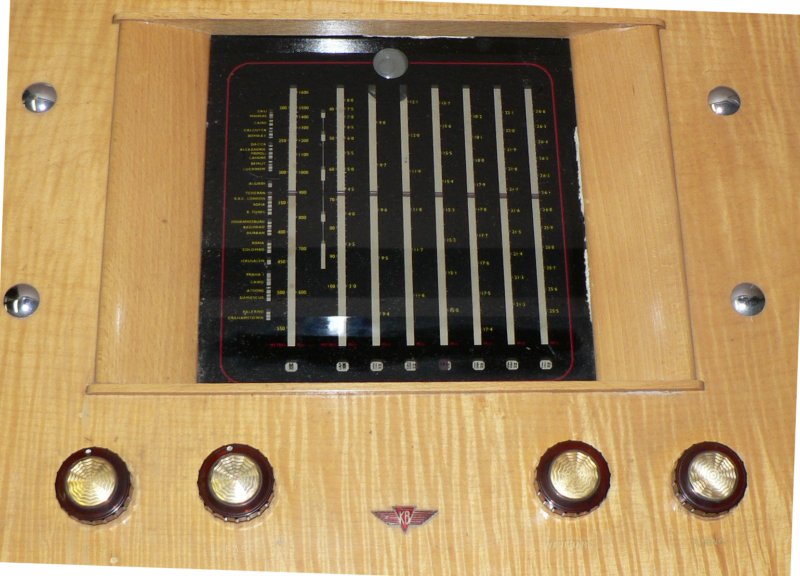

	Une fois le meuble ouvert, on découvre 4 boutons. De gauche à droite : - un commutateur de réglage des aigus à 4 positions - un commutateur de réglages des graves et commutation du pick-up, soit 2 positions de graves pour la TSF et 2 positions de graves pour le PU - le commutateur de gamme d'ondes à 8 positions - le bouton de recherche des stations Comme dit précédemment, la commande de volume et le marche/arrêt sont accessibles de l'extérieur, ce qui permet, une fois l'accord effectué, de faire fonctionner le meuble sans ouvrir l'abattant.

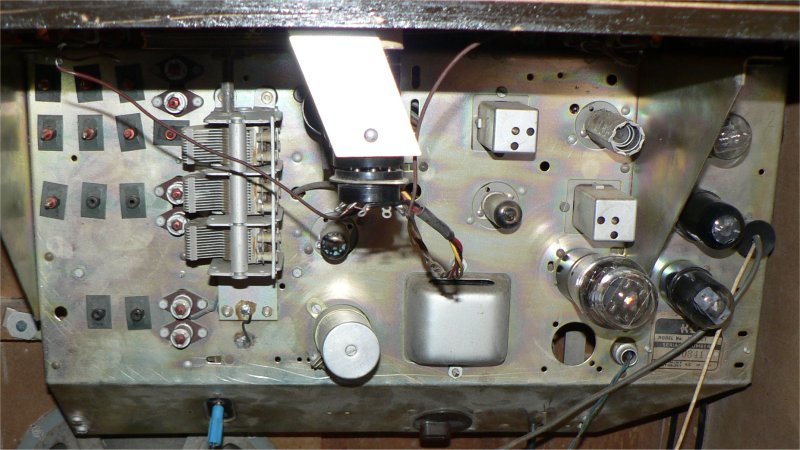

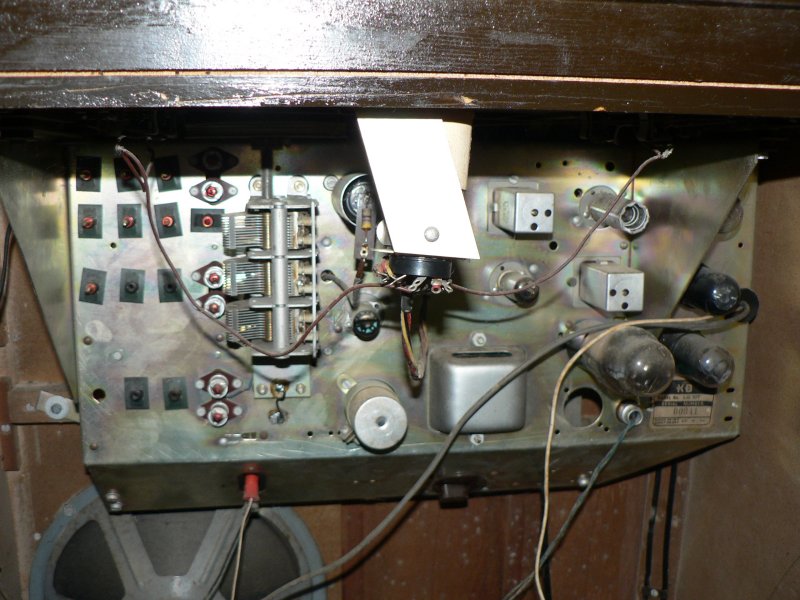

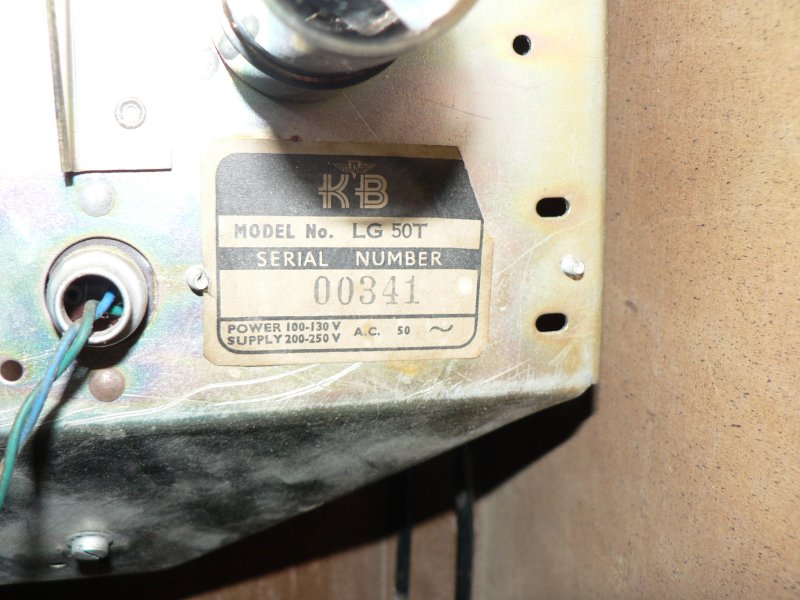

Châssis	Le châssis de ce récepteur est équipé de 9 tubes : - 6BA6 pentode HF - 6K8GT changeuse de fréquence - 6BA6 pentode HF - 6AT6 double diode/triode - 6SL7 double triode - 6V6GT tétrode - 6V6GT tétrode - 5Y3GB redresseuse - 6U5G oeil magique Le montage est un superhétérodyne classique équipé d'un étage HF avant la changeuse de fréquence, ce qui apporte un regain de sensibilité au poste. La partie BF est équipée d'un push-pull de 6V6GT couplé à un haut-parleur de 24cm, l'ensemble permettant de délivrer une dizaine de watts.

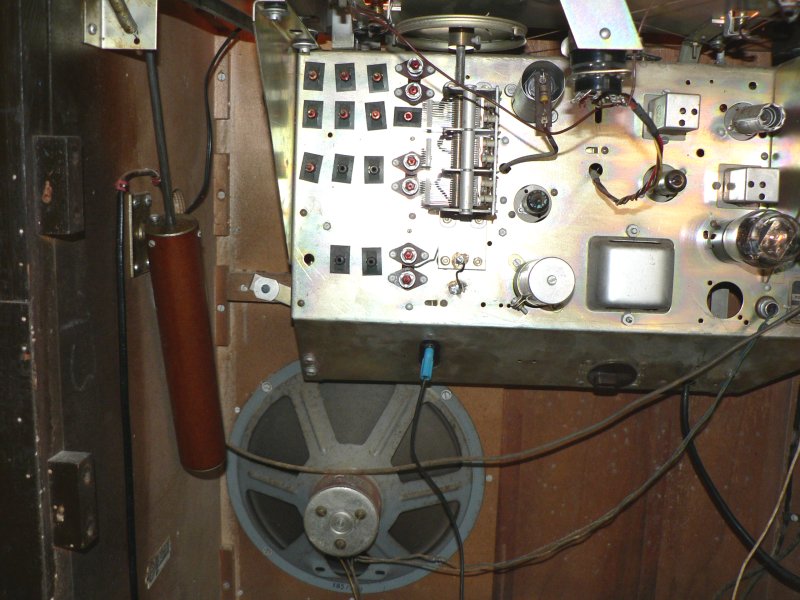

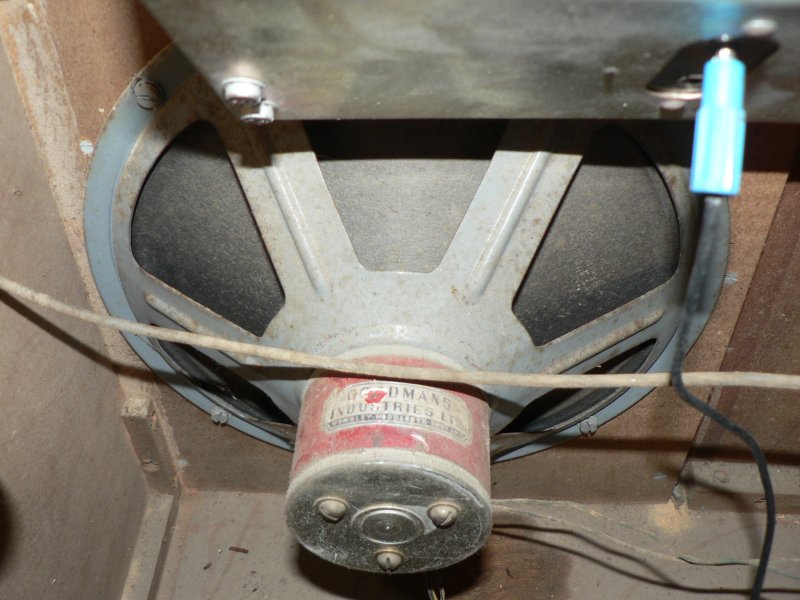

Le système d'amortissement de l'abattant.	Le haut-parleur Goodmans de 24 cm
